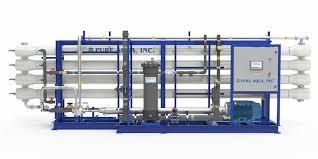

دستگاه تصفیه آب صنعتی و دریایی ( آب شیرین کن صنعتی و دریایی )
دستگاه تصفیه آب صنعتی و آب شیرین کن دریایی — راهنمای جامع طراحی، اجرا و نگهداری
مقدمه و ضرورت
در دهه‌های اخیر افزایش تقاضا برای آب با کیفیت بالا، کاهش منابع آب شیرین و گسترش صنایع حساس، نیاز به راهکارهای تصفیه آب در مقیاس صنعتی را به یکی از اولویت‌های توسعه تبدیل کرده است. انتخاب صحیح فناوری و طراحی مهندسی می‌تواند هزینه‌های عملیاتی را کاهش و پایداری تأمین آب را تضمین کند.
سیستم‌های آب شیرین کن صنعتی به‌ویژه بر پایه اسمز معکوس (RO) در بسیاری از کاربردها اقتصادی‌ترین و سازگارترین گزینه هستند، اما برای دستیابی به عملکرد مطلوب لازم است که پیش‌تصفیه، انتخاب ممبران، و استراتژی نگهداری به‌دقت طراحی شوند.
کاربردها و چشم‌انداز صنعتی
دستگاه‌های تصفیه آب صنعتی در صنایع متنوعی از جمله صنایع غذایی و بسته‌بندی، داروسازی، نیروگاهی، پتروشیمی، صنایع نساجی، کشاورزی و گلخانه‌ها، آبزی‌پروری و تأمین آب شرب شهری کاربرد دارند. انتخاب پارامترهای طراحی بر اساس نیاز کیفیت خروجی (مثلاً آب دیگ بخار، آب آشامیدنی یا آب فرایندی) انجام می‌شود.
در مناطق ساحلی یا صنایع دریایی، استفاده از آب شیرین کن‌های دریایی (SWRO) یک گزینه حیاتی برای دسترسی به منبع بی‌پایان آب دریا است، اما هزینه و مصرف انرژی بالاتر از سیستم‌های لب‌شور است و به پیش‌تصفیه قوی‌تری نیاز دارد.
مروری بر روش‌های تصفیه
روش‌های متداول شامل فیلتراسیون (MF, UF, NF)، اسمز معکوس (RO)، الکترودیونیزاسیون (EDI)، الکترودیالیز معکوس (EDR)، تقطیر غشایی و روش‌های حرارتی (MED/MSF) می‌شوند. هر روش مزایا و محدوده کاربرد خاص خود را دارد.
انتخاب روش مناسب بستگی به پارامترهایی مثل TDS آب خوراک، وجود مواد آلی یا بیولوژیک، نیاز به بازیابی (Recovery) و محدودیت‌های انرژی دارد؛ برای مثال RO برای نمک‌زدایی از آب لب‌شور و دریایی متداول است، اما برای تولید آب فوق‌خالص در صنایع نیمه‌رسانا، معمولا از RO به همراه EDI استفاده می‌شود.
اجزای کلیدی سیستم
یک سیستم کامل RO صنعتی معمولاً از واحد پیش‌تصفیه، پمپ‌ها، پرشر وسل‌ها و ممبران‌ها، تابلو برق و کنترل، واحد CIP و مخازن ذخیره تشکیل می‌شود. هر یک از این مؤلفه‌ها در کیفیت آب خروجی و طول عمر ممبران تأثیر مستقیم دارند.
ابزار دقیق شامل TDS متر، EC متر، PH متر، فلومتر و گیج فشار است که برای مانیتورینگ و کنترل عملکرد سیستم حیاتی‌اند. کالیبراسیون منظم این ابزارها برای تصمیم‌گیری‌های عملیاتی ضروری است.
طراحی واحد پیش‌تصفیه
پیش‌تصفیه اولین و حساس‌ترین بخش است؛ هدف حذف ذرات معلق، مواد آلی، کلر آزاد و کنترل SDI (Silt Density Index) است. استراتژی‌های معمول شامل فیلتر شنی، فیلتر کربنی، فیلتر کارتریجی و در موارد حساس استفاده از UF یا MF است.
شاخص SDI ورودی به ممبران باید معمولاً کمتر از 3 تا 5 باشد؛ اگر SDI بالا باشد، نیاز به تصفیه تکمیلی مانند پلیمرهای منعقدکننده یا واحد UF وجود دارد تا از فولینگ سریع ممبران جلوگیری شود.
حذف کلر آزاد قبل از ورود به ممبران با استفاده از فیلتر کربنی یا تزریق متابی‌سولفیت ضروری است؛ کلر به سرعت لایه پلی‌آمید ممبران را تخریب می‌کند و عمر آن را کاهش می‌دهد.
ممبران‌ها و انتخاب پرشر وسل
انتخاب نوع ممبران (ممبران لب‌شور BW، ممبران دریایی SW یا ممبران‌های کم انرژی LE) بر اساس TDS و هدف کیفیت خروجی انجام می‌شود. ممبران‌های 4 و 8 اینچی رایج‌ترین انتخاب‌ها در صنعت هستند.
پرشر وسل‌ها باید از مواد مقاوم در برابر فشار و خورندگی انتخاب شوند؛ برای سیستم‌های دریایی معمولا از وسل‌های فشار قوی (تا حدود 80 بار) و جنس استنلس استیل یا FRP با استاندارد دریایی استفاده می‌شود.
برای محافظت از ممبران‌ها، استفاده از آنتی‌اسکالانت مناسب و تنظیم ریکاوری (Recovery) بهینه ضروری است؛ انتخاب ریکاوری بالا باعث افزایش راندمان آبی می‌شود اما ریسک رسوب‌گذاری را افزایش می‌دهد.
پمپ‌ها و مدیریت انرژی
پمپ فشار قوی، اصلی‌ترین مصرف‌کننده انرژی در سیستم RO است. انتخاب پمپ با توان و ضریب عملکرد صحیح و استفاده از درایو فرکانس متغیر (VFD) می‌تواند مصرف انرژی را بهینه کند و از شوک‌های هیدرولیکی جلوگیری نماید.
در سیستم‌های دریایی فشار کاری مورد نیاز عموما بین 54 تا 80 بار است؛ هرچه TDS بالاتر باشد، فشار اسمزی و در نتیجه توان مورد نیاز پمپ افزایش می‌یابد و هزینه انرژی رشد می‌کند.
در طراحی هیدرولیک توجه به مسیرهای ورودی و خروجی، جلوگیری از ایجاد کاویتاسیون و استفاده از سوپاپ‌های یک‌طرفه برای جلوگیری از ورود هوا در زمان خاموشی اهمیت دارد.
ابزار دقیق و کنترل
مانیتورینگ آنلاین پارامترهایی همچون TDS، EC، PH، دبی و فشار برای عملکرد پایدار سیستم ضروری است. تابلو برق با PLC و HMI امکان اتوماسیون راه‌اندازی، شستشو و آلارم‌ها را فراهم می‌سازند.
کالیبراسیون منظم سنسورها، نصب صحیح فلومترها و گیج‌ها (با رعایت فاصله از اتصالات آشفته) و استفاده از فلومترهای دقیق، از خطاهای اپراتوری جلوگیری می‌کند و تحلیل عملکرد را قابل اعتماد می‌سازد.
واحد CIP و راهکارهای شستشو
عملیات شستشوی درجا (CIP) برای حذف فولینگ‌های آلی و معدنی از ممبران ضروری است. ترکیب محلول‌های اسیدی و قلیایی با دما و pH کنترل‌شده، مطابق آنالیز رسوب انجام می‌شود.
علائم نیاز به CIP شامل کاهش دبی تولیدی بیش از 10–15٪، افزایش TDS عبوری و افزایش اختلاف فشار ورودی و خروجی ممبران هستند؛ اجرای منظم CIP طول عمر ممبران را افزایش می‌دهد.
نصب، راه‌اندازی و راهنمای عملی
راه‌اندازی شامل هواگیری تجهیزات، اجرای فلاشینگ، تنظیم دوزهای شیمیایی اولیه، و کنترل پارامترهای پایه در دوره تست است. در یک راه‌اندازی استاندارد، تولید اولیه برای مدتی به تخلیه هدایت شده تا ممبران‌ها به شرایط پایدار برسند.
راه‌اندازی موفق نیازمند ثبت پارامترهای پایه (پمپ، فشار، دبی، TDS خروجی) است تا در بازه‌های دوره‌ای مقایسه و روند افت عملکرد مشخص شود. آموزش اپراتور شامل نگهداری روزانه، تفسیر آلارم‌ها و اجرای CIP است.
نگهداری و عیب‌یابی
یک برنامه نگهداری شامل بازدید روزانه (فشارها و TDS)، بک‌واش فیلترها، شستشوی دوره‌ای ممبران و سرویس سالیانه پمپ‌ها و تابلو برق می‌شود. ثبت لاگ عملکرد برای تحلیل خرابی‌ها حیاتی است.
خرابی‌های متداول شامل گرفتگی ممبران، آسیب شیمیایی ممبران (مثلاً در اثر کلر)، نشت یا افت فشار پمپ و خطای ابزار دقیق هستند؛ تشخیص به‌موقع و رفع علت ریشه‌ای (نه صرفاً علامت) از هزینه‌ها جلوگیری می‌کند.
تعویض به‌موقع فیلترهای کارتریجی و بک‌واش منظم فیلترهای شنی از شایع‌ترین اقدامات ساده ولی اثرگذار در جلوگیری از گرفتگی ممبران است.
عوامل موثر در قیمت و برآورد اقتصادی
قیمت نهایی یک آب شیرین کن صنعتی تابع ظرفیت، کیفیت آب خام، نوع ممبران، برند پمپ‌ها، جنس لوله‌کشی فشار بالا و وجود امکاناتی چون CIP اتوماتیک یا تابلو PLC است. هزینه عملیاتی نیز شامل برق، مواد شیمیایی و تعویض ممبران می‌باشد.
تحلیل اقتصادی باید بر مبنای هزینه سرمایه‌ای (CAPEX) و هزینه عملیاتی سالانه (OPEX) انجام شود؛ گاهی انتخاب قطعات با قیمت اولیه بالاتر ولی مصرف انرژی و جایگزینی کمتر، در بلندمدت مقرون‌به‌صرفه‌تر است.
جدول مقایسه‌ای فناوری‌ها
| فناوری | کاربرد اصلی | مزایا | محدودیت‌ها |
|---|---|---|---|
| اسمز معکوس (RO) | نمک‌زدایی و حذف جامدات محلول (TDS) | راندمان حذف بالا، مناسب برای لب‌شور و دریا | حساس به پیش‌تصفیه، مصرف انرژی در آب‌شور بالا |
| نانوفیلتراسیون (NF) | کاهش سختی و برخی یون‌ها | فشار کاری کمتر از RO، حفظ بخشی از یون‌ها | حذف کامل TDS ندارد، مناسب کاربردهای انتخابی |
| اولترافیلتراسیون (UF) | حذف کلوئیدها، باکتری و ذرات معلق | پیش‌تصفیه قوی برای RO، کاهش SDI | حذف یون‌ها و نمک‌ها ندارد |
| الکترودیونیزاسیون (EDI) | تولید آب فوق‌خالص بعد از RO | بدون نیاز به احیا شیمیایی، مناسب برای آب با EC بسیار پایین | هزینه سرمایه‌ای بالاتر، نیاز به پیش‌تصفیه دقیق |
| EDR / الکترودیالیز معکوس | نمک‌زدایی برای TDS پایین تا متوسط | مصرف انرژی بهینه در برخی شرایط، کاهش رسوب‌گذاری | برای TDS خیلی بالا مناسب نیست |
| تقطیر غشایی (MD) | شیرین‌سازی با استفاده از اختلاف فشار بخار | قابلیت استفاده از انرژی حرارتی، حساسیت کمتر به برخی نمک‌ها | فن‌آوری نسبتاً نوظهور، نیاز به منبع گرمایی |
خطاهای شایع و روش‌های رفع
شایع‌ترین مشکلات عبارتند از: کاهش جریان پرمیت، افزایش TDS خروجی، افزایش اختلاف فشار و آسیب ممبران بر اثر کلر. برای هر مورد ابتدا علل احتمالی را در پیش‌تصفیه، تنظیم فشار و وضعیت پمپ جستجو کنید.
در صورت افزایش TDS خروجی، احتمال دارد که اورینگ‌ها یا مسیر آب از بای‌پس عبور داشته باشند؛ بررسی فیزیکی ممبران‌ها، اورینگ‌ها و انجام تست هلیکسال یا تشخیص نشت ضروری است.
کاهش ناگهانی دبی تولید می‌تواند ناشی از گرفتگی فیلترهای پیش‌تصفیه یا فولینگ ممبران باشد؛ ابتدا فیلترها را بررسی و در صورت نیاز ممبران را با CIP مناسب شستشو دهید.
جمع‌بندی و توصیه‌های نهایی
طراحی و بهره‌برداری موفق یک آب شیرین کن صنعتی نیازمند یک رویکرد مهندسی و مبتنی بر آنالیز داده است: آنالیز دقیق آب خام، انتخاب مناسب فناوری، طراحی پیش‌تصفیه، انتخاب اجزای باکیفیت و تدوین برنامه نگهداری منظم.
توصیه می‌شود در پروژه‌های حساس از شبیه‌سازی‌های هیدرولیکی و بررسی اقتصادی جامع استفاده شود و در دوره بهره‌برداری، شاخص‌های عملکردی سیستم روزانه ثبت شوند تا روند افت یا مشکلات احتمالی سریع‌تر شناسایی و اصلاح شوند.
در نهایت، سرمایه‌گذاری در قطعات با کیفیت و طراحی مهندسی شده معمولاً منجر به کاهش هزینه‌های بلندمدت و افزایش پایداری فرایند آب‌رسانی می‌گردد.
برنامه‌ریزی برای زمان‌بندی CIP باید براساس شاخص‌های عملکردی انجام شود؛ اجرای CIP بدون تحلیل ممکن است کارایی را کاهش دهد یا هزینه‌های غیرضروری ایجاد نماید.
در کاربردهای کشاورزی، انتخاب سطح تصفیه متناسب با حساسیت گیاه و خاک از اهمیت بالایی برخوردار است؛ حذف کامل یون‌ها نه‌تنها لازم نیست، بلکه در برخی موارد مضر نیز است.
بازیابی آب (Recovery) باید با در نظر گرفتن تعادل بین کاهش پساب و ریسک رسوب‌گذاری بهینه گردد؛ افزایش بیش از حد ریکاوری می‌تواند نیاز به شستشو و هزینه‌های CIP را بالا ببرد.
در طراحی لوله‌کشی فشار بالا از متریال مناسب (معمولاً استنلس استیل 316L برای آب دریا) استفاده شود تا خوردگی و نشتی کاهش یابد؛ انتخاب اشتباه جنس لوله به سرعت هزینه‌های تعمیر را افزایش می‌دهد.
تراز نمودن و مهار شاسی و پمپ‌ها برای کاهش ارتعاشات و افزایش عمر یاتاقان‌ها و اتصالات مکانیکی ضروری است؛ ارتعاشات می‌تواند منجر به ایجاد نشت‌های مخفی و خرابی‌های پیشرونده شود.
در انتخاب آنتی‌اسکالانت، باید آنالیز شیمیایی دقیق آب انجام و فرمولاسیون مناسب برای جلوگیری از رسوب‌های کربناتی، سولفاتی و سیلیسی تعیین شود؛ دوز نامناسب آنتی‌اسکالانت می‌تواند اثربخشی را کاهش دهد.
تدارک قطعات یدکی کلیدی (ممبران، اورینگ‌ها، فیلترهای کارتریجی و پمپ‌های یدکی) از روز اول بهره‌برداری باعث کاهش زمان توقف و هزینه‌های اضطراری می‌شود.
ثبت مستمر داده‌ها و انجام تحلیل روندی (Trend Analysis) برای پارامترهای TDS، فشار و دبی امکان پیش‌بینی عملکرد و زمان نیاز به سرویس را فراهم می‌آورد و از وقوع خرابی ناگهانی جلوگیری می‌کند.
در طرح‌های آب شیرین کن دریایی، بررسی اثرات زیست‌محیطی پساب شور خروجی و انتخاب روش تخلیه یا بازیابی مجدد مطرح است؛ راهکارهای بازیابی انرژی و کاهش پساب بهینه‌سازی زیست‌محیطی را تقویت می‌کنند.
مستندسازی کامل طراحی، نقشه‌های P&ID، دستورالعمل‌های بهره‌برداری و نگهداری، و آموزش مکتوب اپراتورها از عوامل کلیدی در موفقیت بلندمدت پروژه است.
