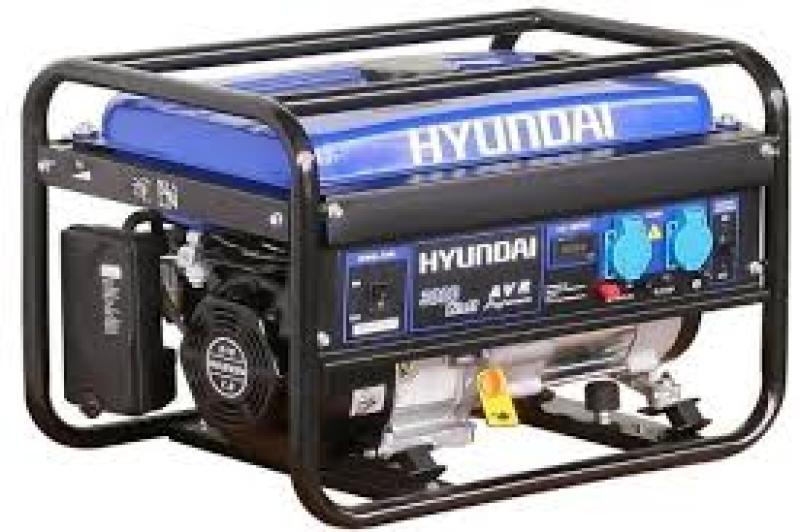

نحوه محاسبه توان موتور برق
- محاسبه توان موتور برق برای مصارف مختلف
- رنج توان موتور برقها؛ انتخابی متناسب با نیاز شما
- نکات مهم در محاسبه توان موتور برق
- معرفی انواع مصرفکنندههای اهمی و القایی
- رمزگشایی از توان موتور برق: فرمول و مثال
- محاسبه توان مصرفی موتور برق
- معرفی انواع کنتور
محاسبه توان موتور برق برای مصارف مختلف
امروزه آگاهی از اهمیت انتخاب و خرید موتور برق مناسب و نقش حیاتی توان در عملکرد دستگاهها افزایش یافته است. بسیاری از خریداران پیش از تهیه دستگاه، اقدام به محاسبه توان موتور برق میکنند تا از انتخابی متناسب با نیاز خود مطمئن شوند. این محاسبه شامل بررسی توان حقیقی (W یا kW)، توان ظاهری (VA یا kVA)، و عوامل تأثیرگذار مانند ضریب توان، جریان راهاندازی و بازده دستگاه است.
رنج توان موتور برقها؛ انتخابی متناسب با نیاز شما
موتورهای برق در رنجهای توان گستردهای از چند صد وات تا چند مگاوات تولید میشوند. این تنوع امکان انتخاب ژنراتور مناسب برای مصارف مختلف از شارژ موبایل تا تغذیه کارخانهها را فراهم میکند. انتخاب درست توان اهمیت زیادی دارد: دستگاهی با توان کمتر از نیاز قادر به راهاندازی یا پشتیبانی از بار نیست و میتواند آسیبزا باشد؛ از طرف دیگر انتخاب موتور با توان بسیار بالاتر از نیاز باعث هدررفت سوخت و هزینههای اضافی میشود.
بنابراین، هدف انتخاب موتور برقی است که همزمان بتواند توان پیوسته (Continuous) مورد نیاز بارها را تأمین کند و در عین حال از نظر اقتصادی معقول باشد. در انتخاب به مشخصات پلاک، جریان خروجی، و همچنین قابلیتهای حفاظتی و AVR توجه کنید.
نکات مهمی که باید در محاسبه توان موتور برق در نظر گرفته شوند
در نحوهٔ محاسبه توان موتور برق به نکات زیر توجه کنید:
- بازده موتور (Efficiency): بازده دستگاه بسته به نوع و اندازه متفاوت است؛ در محاسبات توان خروجی و مصرفی باید بازده در نظر گرفته شود.
- ضریب توان (Power Factor): به ویژه در بارهای تکفاز و سهفاز غیرمقاومتی، PF نقش تعیینکنندهای دارد و در تبدیل توان حقیقی به توان ظاهری باید لحاظ شود.
- شرایط محیطی: دما، ارتفاع از سطح دریا و وضعیت بار میتوانند خروجی موتور را کاهش دهند؛ برای ارتفاعات بالا یا دمای بسیار بالا باید ضریب تصحیح اعمال شود.
- استانداردها و روشها: روشهای استاندارد مانند معیارهای IEEE و IEC برای محاسبات و تستها وجود دارند که بسته به کاربرد میتوان از آنها بهره برد.
- توان خروجی مداوم: توان نامی که موتور میتواند به صورت پایدار ارائه دهد یکی از فاکتورهای کلیدی انتخاب است.
معرفی انواع مصرف کنندههای اهمی و القایی
آشنایی با نوع بار، برای محاسبهٔ صحیح توان ضروری است. به طور کلی دو دستهٔ اصلی وجود دارند:
بار اهمی (Resistive Load)
بارهای مقاومتی زمانی که ولتاژ اعمالی ثابت باشد، جریان متناسب با ولتاژ تولید میکنند و اختلاف فاز بین ولتاژ و جریان تقریباً صفر است. نمونهها: لامپهای رشتهای، المنتها، توستر، آبگرمکنهای برقی، برخی از بخشهای الکترونیکی. واحد توان واقعی برای این بارها وات (W) است.
بار القایی یا سلفی (Inductive Load)
بارهای القایی شامل سیمپیچها و موتورهای الکتریکی هستند و برای ایجاد میدان مغناطیسی به زمان نیاز دارند؛ در نتیجه جریان نسبت به ولتاژ تاخیر فازی دارد و بخشی از توان به صورت توان راکتیو (VAR) منتقل میشود. نمونهها: موتورها، پمپها، فنها، دریلها، جاروبرقیها. برای این بارها توجه به ضریب توان و نیاز به جبرانسازی (بوسیله خازن) مهم است.
رمزگشایی از توان موتور برق: محاسبه آسان با فرمول و مثال
چند تعریف و فرمول کلیدی برای محاسبات:
- توان حقیقی (P) بر حسب وات یا کیلووات (W یا kW): مقدار توان مفید که به بار داده میشود.
- توان ظاهری (S) بر حسب ولت-آمپر (VA یا kVA): حاصل ترکیب توان حقیقی و توان راکتیو.
- رابطهٔ بین آنها: S = P / PF (ضریب توان PF بین 0 و 1 است).
مثال: اگر توان حقیقی یک مصرفکننده 2 کیلووات و ضریب توان آن 0.4 باشد، توان ظاهری برابر است با:
توان ظاهری = توان حقیقی / ضریب توان = 2 kW / 0.4 = 5 kVA
اگر روی پلاک مولد توان ظاهری ذکر نشده باشد، میتوان با دانستن حداکثر جریان خروجی I و ولتاژ V، توان ظاهری تقریبی را با تقریب زیر محاسبه کرد:
مثال: اگر ولتاژ خروجی 220 ولت و حداکثر جریان 6 آمپر باشد، S ≈ 220 × 6 = 1320 VA ≈ 1.32 kVA.
محاسبه توان مصرفی موتور برق
برای محاسبهٔ توان مصرفی (توان حقیقی) فرمول زیر را میتوان به کار برد:
توان مصرفی (وات) = ولتاژ (ولت) × جریان (آمپر) × عامل توان (cos θ)
در این رابطه:
- ولتاژ: ولتاژ خروجی موتور برق (مثلاً 220 ولت تک فاز)
- جریان: جریان مصرفی توسط بار
- cos θ: عامل توان (Power Factor) که نسبت توان فعال به توان ظاهری را نشان میدهد.
مثال عددی: موتور برقی با ولتاژ 220 ولت، جریان 5 آمپر و ضریب توان 0.8 داشته باشیم:
توان مصرفی = 220 × 5 × 0.8 = 880 وات
معرفی انواع کنتور
در مصارف خانگی معمولاً دو نوع کنتور وجود دارد: تکفاز و سهفاز (اکتیو). در مصارف صنعتی انواع دیگری همچون کنتورهای دو تعرفه یا دیجیتالی با قابلیتهای اندازهگیری راکتیو و اکتیو استفاده میشوند.
کنتورهای مکانیکی تکفاز
این کنتورها معمولاً با ولتاژ 220 ولت کار میکنند و جریان اسمی آنها میتواند 5، 15 یا 25 آمپر باشد.
کنتورهای سهفاز
کنتورهای سهفاز غیر دیماندی با ولتاژ 220/380 ولت کار کرده و آمپراژهای اسمی متنوعی دارند. کنتورهای سهفاز دیماندی و دیجیتالی نیز قابلیت ثبت مصرفهای چند تعرفه و اندازهگیری توان راکتیو را دارا هستند.
جمعبندی: برای انتخاب و خرید موتور برق مناسب، ابتدا فهرستی از تمام مصرفکنندهها تهیه کنید، توان حقیقی و ضریب توان هر کدام را مشخص کنید، جریان راهاندازی را برآورد کنید و با در نظر گرفتن بازده و شرایط محیطی، یک حاشیهٔ ایمنی مناسب به توان محاسبهشده اضافه نمایید. این رویکرد از انتخاب کمتر یا بسیار بزرگتر از نیاز جلوگیری کرده و هزینه و کارایی را متعادل میسازد.
