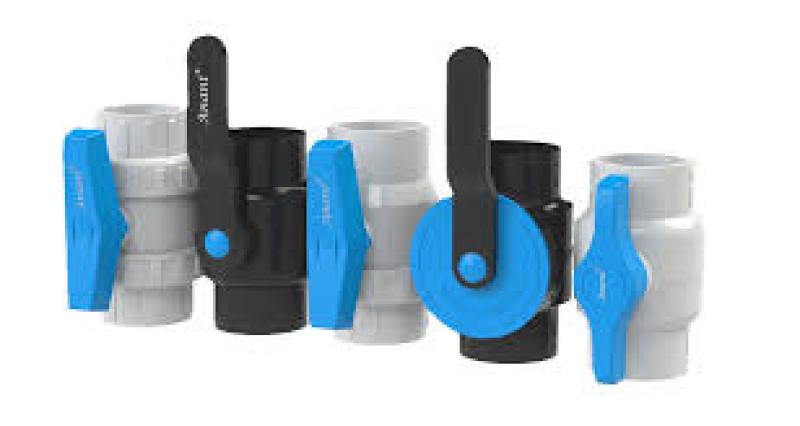

شیر توپی چیست؟ و چه کاربردهایی دارد؟
شیر توپی چیست؟
شیر توپی بهعنوان یکی از انواع متداول شیرهای صنعتی شناخته میشود که برای کنترل جریان سیالات و گازها بهکار میرود. ساختار اصلی این شیر شامل یک توپ دقیق با سوراخ مرکزی است که درون نشیمنگاه قرار گرفته و با چرخش 90 درجه، مسیر عبور سیال را قطع یا باز میکند. شیرهای توپی معمولاً از جنسهای فلزی مانند فولاد ضدزنگ، برنج یا آلومینیوم ساخته میشوند و بر اساس نیاز میتوانند بهصورت یکپارچه یا تفکیکپذیر طراحی شوند.
ویژگیهای شیر توپی
شیر توپی بهدلیل چندین خصوصیت عملی و ساختاری، گزینهای مناسب برای بسیاری از کاربردهاست. در ادامه مهمترین ویژگیها همراه با توضیحات آمدهاند:
- سریع و دقیق: با چرخش کوتاه دسته، قطع و وصل جریان بهسرعت انجام میشود که برای کنترلهای سریع مناسب است.
- ساختار ساده: دارای قطعات کمتر و طراحی ساده که هزینه تولید و نگهداری را کاهش میدهد.
- ایمنی: اغلب امکان قفل دسته برای جلوگیری از باز شدن تصادفی وجود دارد.
- مقاومت در برابر خوردگی: استفاده از متریال مقاوم مانند فولاد ضدزنگ باعث افزایش مقاومت در برابر خوردگی میشود.
- کاربرد گسترده: مناسب برای صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی و دارویی.
- تنوع در اندازه و فشار: از 1/4 اینچ تا 48 اینچ و ردههای فشار مختلف قابل ساخت است.
- سرکشی کم: نیاز به نیرو یا انرژی کمتر در مقایسه با برخی شیرهای دیگر.
- قابلیت تحمل فشار بالا: طراحی و متریال مناسب، امکان استفاده در فشارهای بالا را فراهم میکند.
- سهولت نصب و تعویض: نصب و تعویض قطعات بهسادگی انجام میشود.
- قابلیت تعمیر: در صورت خرابی، معمولاً فقط قطعات نشیمنگاه یا آببندی تعویض میشوند.
- قابلیت کنترل دستی و اتوماتیک: امکان نصب عملگرهای برقی یا پنوماتیک برای کنترل خودکار وجود دارد.
- قابلیت تنظیم جریان: برخی مدلها امکان تنظیم دقیق جریان را نیز فراهم میکنند.
کاربردهای شیر توپی
بهدلیل ویژگیهای گفتهشده، شیرهای توپی در بسیاری از بخشها کاربرد دارند. برخی از مهمترین کاربردها عبارتاند از:
صنایع نفت و گاز: کنترل جریان نفت، گاز و هیدروکربنها در خطوط و تجهیزات فرآیندی.
صنایع شیمیایی: مانع از نشت مواد خورنده با انتخاب متریال مناسب میشوند.
آب و فاضلاب: قطع و وصل جریانهای آب شهری و صنعتی.
صنایع غذایی و دارویی: بهدلیل سهولت تمیزکاری و قابلیت استریل، در خطوط تولید غذایی و دارویی کاربرد دارند.
سیستمهای تهویه مطبوع: کنترل جریان هوا و مبرد در سیستمهای HVAC.
انواع شیر توپی
شیرهای توپی از نظر طراحی بدنه و نوع کاربرد به دستههای مختلفی تقسیم میشوند که در ادامه دستهبندی کلی آورده شده است:
شیر توپی دو تکه (Two-Piece Ball Valve)
در این طراحی، بدنه به دو نیمه تقسیم میشود که با پیچ و مهره به یکدیگر متصل میشوند. این نوع معمولاً در سایزهای کوچک و متوسط کاربرد داشته و نگهداری سادهای دارد.
شیر توپی سه تکه (Three-Piece Ball Valve)
بدنه در سه قسمت ساخته میشود که بخش میانی قابل جدا شدن است؛ این طراحی تسهیلکننده تعمیرات و تعویض قطعات داخلی است و معمولاً در سایزهای بزرگتر استفاده میشود.
طبقهبندی بر اساس نوع سیال
بر اساس نوع سیال نیز شیرها به دو دسته کلی تقسیم میشوند:
- شیر توپی برای سیالات غیرآبی: مناسب گازها و مایعات شیمیایی که خواص متفاوتی نسبت به آب دارند.
- شیر توپی برای سیالات آبی: مخصوص آب و سیالاتی با خواص مشابه آب.
نکات نصب و نگهداری
برای بهرهبرداری ایمن و طولانیمدت از شیر توپی رعایت نکات زیر ضروری است:
- انتخاب متریال مناسب: بر اساس سیال، دما و فشار کاری انتخاب متریال بدنه و نشیمنگاه (Seat) بسیار مهم است.
- محل نصب: در خطوطی که رسوب یا ذرات معلق وجود دارد، از فیلتر یا صافی قبل از شیر استفاده کنید.
- آزمون نشتی: پس از نصب، تست نشتی در فشار کاری انجام شود تا از صحت آببندی اطمینان حاصل گردد.
- بازرسی دورهای: بررسی نشیمنگاه، سیلها و عملگرها به صورت برنامهریزیشده انجام شود.
- اجتناب از اعمال نیروهای جانبی: لولهکشی باید به گونهای باشد که فشار یا گشتاور اضافی به بدنه شیر وارد نشود.
نتیجهگیری
شیر توپی بهدلیل سرعت عملکرد، سادگی ساختار، و قابلیت اطمینان بالا یکی از گزینههای اصلی در کنترل جریان در صنایع گوناگون است. انتخاب صحیح نوع، جنس و طراحی بر اساس شرایط کاری و انجام نگهداری منظم، تضمینکننده عملکرد مطلوب و طول عمر بالای این تجهیزات خواهد بود.
