شیرآلات آبیاری قطره ای/ معرفی انواع و کاربردها + کاتالوگ
چکیده: این مقاله معرفی و راهنمای انتخاب شیرآلات آبیاری قطرهای است. انواع رایج شیرهای انشعاب پلیاتیلن در سایزهای 12، 16 و 20 میلیمتر بررسی شده و کاربرد هر مدل در لولههای پلیاتیلن، لولههای تاشو (لی فلت و نخدار) و نوار تیپ توضیح داده شده است. نکات نصب، نیاز به واشر و پیشنهادهای انتخاب بر اساس نوع لوله و نیاز طرح ارائه شده است تا طراحان و بهرهبرداران بتوانند مناسبترین شیر را برای سیستمهای آبیاری قطرهای خود انتخاب و نصب کنند.
انواع شیرهای آبیاری قطرهای
در شبکههای آبیاری قطرهای، انواع متنوعی از شیرها (والو) به کار میروند. منظور از «شیرهای آبیاری قطرهای» در این مقاله، عمدتاً شیرهای پلیاتیلن است که برای انشعابگیری از لولههای اصلی و اتصال به نوارهای تیپ یا لولههای فرعی سایز 16 میلیمتر طراحی شدهاند. این شیرها معمولاً تا فشار کاری 6 بار را تحمل میکنند و در نقاط مختلف مسیر (ابتدای خط، بین خطوط و انتهای خط) کاربرد دارند.

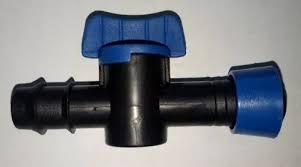

1. شیر انشعاب 16 به تیپ (مهره بازشو)

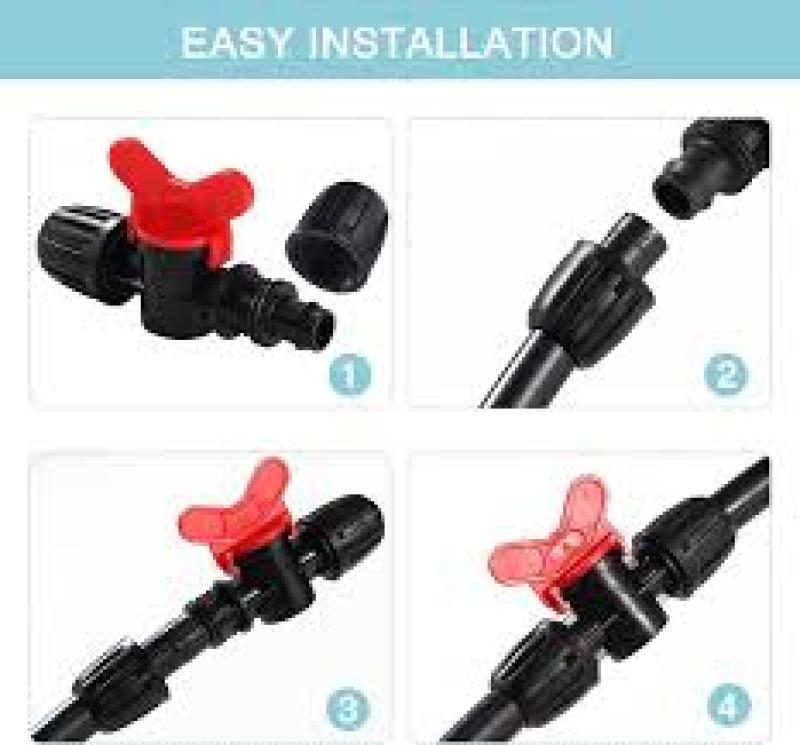

برای اتصال لوله پلیاتیلن (سایز 40، 50، 63، 75) به نوار تیپ استفاده میشود. در مدل «مهره بازشو» مهره کاملاً جدا شده و نوار تیپ از داخل آن عبور میکند. جهت نصب و آببندی نیاز به استفاده از واشر استوانهای یا واشر باز دو لبه است تا از نشت جلوگیری شود.
2. شیر انشعاب 16 به تیپ (کشویی)
مشابه مدل مهره بازشو است با این تفاوت که مهره به صورت کشویی جدا نمیشود و تنها جلو و عقب میرود. کاربری و نیاز به واشر برای آببندی یکسان است. انتخاب بین این مدلها بیشتر بر اساس سلیقه مجری و نحوه اجرا خواهد بود.
3. شیر انشعاب 16 به تیپ (مهره استپدار)
در این حالت مهره تا حدی حرکت میکند اما کامل جدا نمیشود (استپدار). عملکرد کلی، اتصال لوله پلیاتیلن به نوار تیپ است و باز هم استفاده از واشر مناسب جهت آببندی ضروری است.
استفاده از واشر مناسب یکی از کلیدیترین نکات نصب شیرهای انشعاب است؛ کیفیت واشر میتواند از هرگونه نشتی در محل انشعاب جلوگیری کند.
4. شیر انشعاب 16 به 16
برای اتصال مستقیم به لوله پلیاتیلن سایز 16 در جاهایی که نیاز به شاخهگیری فرعی است کاربرد دارد. این مدل در باغات برای رساندن آب به خطوط فرعی یا حتی بهعنوان قطرهچکان در انتهای خطوط برای درختان کهنسال استفاده میشود؛ هرچند در این حالت آبیاری به نوعی نیمهغرقابی خواهد بود و باید در مدیریت حجم آب دقت کرد.
5. شیر انشعاب 16 به لی فلت
این شیر مخصوص انشعاب از لولههای تاشو (لی فلت، لوله نخدار و سایر لولههای تاشو پلیاتیلن) است. پس از پانچر کردن لوله تاشو، قسمت حلزونی شیر با فشار دستی در داخل لوله قرار میگیرد و به طور معمول به واشر اضافی نیازی ندارد.
6. شیر انشعاب 16 به 1/2
این مدل برای اتصال به لولههای پلیاتیلن با دامنه سایز وسیع (از 20 تا 160 میلیمتر) طراحی شده است. در شرایطی که فشار داخل لوله بالا باشد، معمولاً از کمربند پلیاتیلن (saddle clamp) استفاده میشود تا پایداری و آببندی اتصال تضمین شود.
7. شیر انشعاب 16 به 18
برای انشعابگیری از لولههای بزرگتر (50، 63، 75، 90، 110) به لوله 16 استفاده میشود. قسمت مرتبط با لوله 16 دارای زائدههایی است که باعث تثبیت شیر داخل لوله میشود و انتقال جریان را به خوبی انجام میدهد.
مشخص باشید که اکثر شیرهای آبیاری قطرهای دارای خاصیت آنتی UV و مقاومت تا فشار حدود 6 بار هستند؛ بنابراین انتخاب شیر با مواد اولیه مرغوب (پلیاتیلن با کیفیت) موجب دوام بیشتر سیستم میشود.
8. شیر انشعاب 18 به تیپ (مهره استپدار)
این شیر برای اتصال لولههای بزرگتر به نوار تیپ طراحی شده و نصب آن مستلزم استفاده از واشر سایز 18 جهت آببندی محل سوراخ است. مکانیزم نیمگرد برای باز و بستهکردن (نیمدور) معمول است.
9. شیر انشعاب 18 به تیپ (مهره بازشو)
مدل پیچی که مهره برروی آن کاملاً باز میشود و نوار تیپ از داخل مهره عبور کرده و سپس بسته میشود. این شیرها دارای مقاومت بالا در برابر ضربه بوده و انعطافپذیری کاربردی در مزارع و باغات دارند.
10. شیر انشعاب تیپ به 1/2
این مدل برای اتصال نوار تیپ به کمربندهای نصب روی لولههای مختلف استفاده میشود. معمولاً برای انشعابگیری از لولههایی مانند لوله 63 پلیاتیلن کاربرد فراوان دارد؛ در انتخاب کمربند باید به سایز ورودی و خروجی توجه شود.
11. شیر انشعاب لی فلت به تیپ
برای اتصال انواع لولههای تاشو به نوار تیپ کاربرد دارد. طراحی حلزونی این شیرها اجازه میدهد بدون نیاز به تجهیزات پیچیده، شیر درون لوله تاشو فیت شود.
12. شیر انشعاب تیپ به تیپ
برای قطع و وصل یا کنترل مسیر نوارهای تیپ که از هر دو سمت به نوار تیپ متصل میشوند، مناسب است و در کنترل ناحیهای خطوط تیپ کاربرد دارد.
بهترین شیر آبیاری قطرهای
پرسش رایج کشاورزان این است که «بهترین شیر آبیاری قطرهای کدام است؟» پاسخ ساده است: انتخاب بر مبنای نوع لوله و نیاز طرح انجام میشود. برخی اصول کلی:
- اگر قصد اتصال نوار تیپ به لولههای تاشو یا لی فلت را دارید، از شیرهای لی فلت به تیپ استفاده کنید.
- برای اتصال لوله اصلی لی فلت به لوله پلیاتیلن سایز 16، از مدل لی فلت به 16 بهره ببرید.
- برای انشعابگیری از لوله پلیاتیلن سایز 40–75 به نوار تیپ، از شیر انشعاب 16 به تیپ استفاده کنید.
- برای اتصال لوله 16 به لولههای بزرگتر در باغات، معمولاً شیر 16 به 16 مناسبترین انتخاب است.
تولیدکننده شیرآلات آبیاری قطرهای
استفاده از شیرهای باکیفیت و استاندارد در شبکههای آبیاری باعث تضمین آببندی و انتقال صحیح آب میشود. شیرهای پلیاتیلنی به دلیل وزن سبک، مقاومت مناسب و خاصیت آنتی UV، گزینهای مناسب برای کاربردهای مزرعهای و باغی هستند. هنگام خرید توجه کنید که:
- شیرها تا فشار مورد نیاز سیستم (معمولاً تا 6 بار) را تحمل کنند.
- مواد اولیه مرغوب (پلیاتیلن مقاوم در برابر UV) بهکار رفته باشد.
- واشرهای مناسب همراه شیر تامین شوند یا امکان تهیه آنها وجود داشته باشد.
در زمان سفارش شیر و اتصالات، همیشه همراه با شیر واشر مناسب را نیز تهیه کنید؛ انشعابگیری بدون واشر مناسب عملاً غیرممکن و منجر به نشتی خواهد شد.
