لیست قیمت شیرآلات آبیاری | خرید فروش شیرآلات آبیاری مشخصات | ایران دستگاه
- شیرهای موجود در سیستمهای آبیاری
- دریچههای سرویس خاموش (دروازه، پلاگین، توپ)
- شیرهای کنترلی و فشار (گلوب، زاویهای، پروانهای و ...)
- شیرهای بازرسی (چک ولو)
- شیرهای سرویس ویژه (کاهش فشار، تسکین فشار، توزیع خودکار)
- چگونگی عملکرد شیرهای آبیاری خودکار
- عیبیابی، نگهداری، بازسازی و تعویض سولونوئید
- راهنمای انتخاب شیر آبیاری
- پیدا کردن شیرهای دفنشده در سیستمهای چمن
- خلاصه و جمعبندی
شیرهای موجود در سیستمهای آبیاری
اصطلاح «شیر» شامل انواع دستگاههایی است که برای کنترل جریان مایع به کار میروند. شیرها میتوانند کار خاموش/روشن ساده را انجام دهند، جریان را تعدیل کنند، از برگشت جریان جلوگیری کنند یا بهعنوان ابزار ایمنی و تنظیم فشار عمل کنند. انتخاب نوع شیر بر اساس کاربرد، افت فشار مجاز، نیاز به کنترل خودکار و شرایط کار (محیط مرطوب، خاک و زباله) انجام میشود.
دریچههای سرویس خاموش
رایجترین شیرهای خاموش شامل شیر دروازه (گیت)، شیر پلاگین و شیر توپ هستند. این شیرها معمولاً برای قطع و وصل جریان استفاده میشوند و در حالت کاملاً باز افت فشار کمی ایجاد میکنند اما برای تنظیم دقیق جریان مناسب نیستند مگر اینکه بهصورت ویژه طراحی شده باشند.

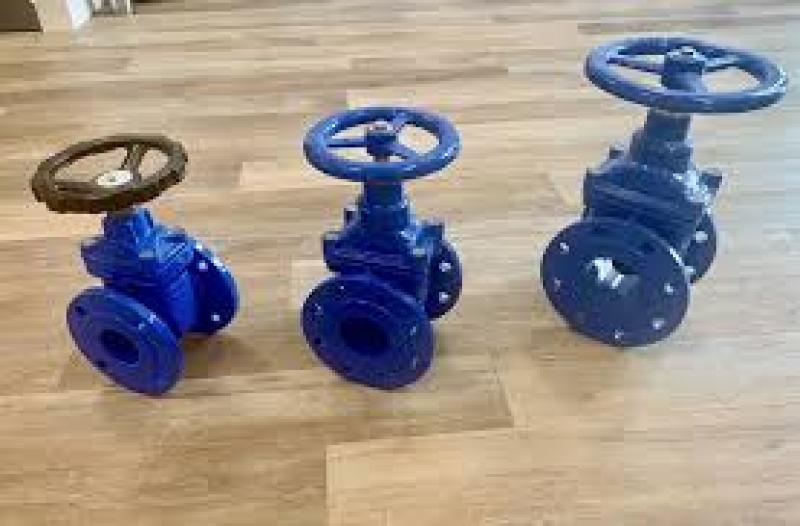

شیر دروازه
عنصر کنترل در شیر دروازه یک گوه یا دیسک است که با بالا و پایین رفتن ساقه دریچه مسیر جریان را باز یا بسته میکند. در حالت کاملاً باز مسیر تقریباً بدون محدودیت است اما این شیرها برای تنظیم نیمهباز مناسب نیستند زیرا سرعت سیال و فرسایش سطوح ممکن است زیاد شود.
شیر پلاگین و شیر توپ
شیر پلاگین دارای یک پلاگین سوراخدار عرضی است و شیر توپ دارای یک عنصر کروی با سوراخ میباشد. هر دو جمع و جور و مناسب خاموش و روشن سریع هستند ولی برای تنظیم دقیق جریان (جزءبهجزء) معمولاً توصیه نمیشوند مگر نوع خاص طراحی شده برای کنترل.
شیرهای کنترلی و فشار
زمانی که نیاز به کنترل دقیق جریان یا حفظ فشار مشخص در خروجی وجود دارد، از شیرهای کنترلی استفاده میشود. انواعی از شیرهای کنترل که مشخصات کنترل خطی نزدیک به ایدهآل دارند شامل گلوب، زاویهای، سوزنی، دیافراگمی و پروانهای هستند.
شیرهای گلوب، زاویهای و "Y"
شیرهای گلوب پاسخ جریان نسبتاً خطی دارند اما افت فشار داخلی بالایی دارند. شیرهای زاویهای و "Y" برای کاهش افت فشار طراحی شدهاند و همچنان خصوصیات کنترلی خوبی ارائه میدهند و برای سرویس ترکیبی (کنترل و خاموش) مناسباند.
دیافراگم، سوزنی و پروانهای
شیرهای دیافراگم از جداسازی مایع از مکانیزم ساقه بهرهمندند و برای محیطهای آلوده یا خورنده مناسباند. شیرهای سوزنی برای جریانهای بسیار کم کاربرد دارند و شیرهای پروانهای ساده، جمعوجور و مناسب برای کاربردهای پرجریان با پاسخ نسبتاً خطی هستند.
شیرهای بازرسی (چک ولو)
شیرهای بازرسی از برگشت آب جلوگیری میکنند و اشکال متداول شامل توپی، دیسک بالابر/پیستون، فلپ/چرخشی و آستین دیافراگمی است. انتخاب نوع بسته به افت فشار مجاز، وجود ذرات معلق و نیاز به سرعت بسته شدن متغیر است.
شیرهای سرویس ویژه
شیرهای کاهش فشار (Pressure Reducing) و شیرهای تسکین فشار (Relief) از جمله شیرهای حفاظتی مهم در شبکه آبیاری هستند. شیرهای توزیع خودکار و شیرهای قابل برنامهریزی باتریخور نیز برای جابجایی منطقهای و سادهسازی نصب قابل استفادهاند.
چگونگی عملکرد شیرهای آبیاری خودکار (سولونوئید)
در شیرهای آبیاری رایج، دیافراگم لاستیکی مسیر ورودی و خروجی را بسته نگه میدارد. یک سوراخ کوچک در دیافراگم وجود دارد که منجر به پر شدن محفظه فوقانی میشود. با فعال شدن سولونوئید (دریافت سیگنال از کنترلر)، پیستون کوچک داخل سولونوئید باز شده و آب از محفظه فوقانی خارج میشود؛ در نتیجه دیافراگم باز شده و جریان از شیر برقرار میشود. قطع سیگنال باعث برگشت پیستون و بسته شدن مجدد دیافراگم میشود.
عیبیابی، نگهداری و بازسازی شیرها
رایجترین مشکلات شامل عدم باز شدن شیر (خطای الکتریکی، قطع منبع آب یا سولونوئید خراب) و عدم بسته شدن شیر (آلودگی یا پارگی دیافراگم) است. بررسی سیمکشی، تست عملکرد دستی شیر و در صورت نیاز تعویض سولونوئید یا دیافراگم معمولترین اقدامات است.
تعویض سولونوئید
مراحل کلی: قطع برق و آب، جدا کردن اتصالات سیمی، باز کردن سولونوئید با چرخش مناسب، نصب سولونوئید جدید و بازگرداندن سیمها با اتصالات ضدآب، سپس بازکردن آرام منبع آب و تست عملکرد. همیشه از قطعه سازگار با مدل شیر استفاده کنید.
بازسازی دیافراگم
برای بازسازی: خاموش کردن آب، تمیز کردن سطح رویی شیر، باز کردن پوشش، بررسی دیافراگم و جایگزینی در صورت وجود پارگی یا خرابی، پاکسازی داخل شیر از شن و ماسه و مونتاژ مجدد با دقت. داشتن یک کیت بازسازی مناسب پیش از بازبینی توصیه میشود.
راهنمای انتخاب شیر آبیاری
عوامل مؤثر در انتخاب: منبع تغذیه (AC 24V رایج است یا DC باتری/خورشیدی)، نوع شیر (زاویهای، ضدسیفون، گلوب)، ظرفیت جریان (CV یا K)، مواد سازنده (پلاستیک برای مسکونی، فلز برای کاربردهای سنگین)، و ویژگیهای اضافی مانند تنظیمکننده فشار، فیلتر داخلی، کنترل جریان و بستهشدن آهسته.
برای سیستمهای مدفون اغلب از شیرهای زاویهای یا گلوب استفاده میشود؛ اگر نیاز به جلوگیری از برگشت مواد آلی یا کود دارید، شیرهای ضدسیفون یا نصب جداگانه پیشگیرنده جریان برگشتی الزامی است. در انتخاب دقت کنید که کنترلر و شیر از نظر نوع (AC/DC) با هم سازگار باشند.
پیدا کردن شیرهای دفنشده
شیرها معمولاً نزدیک منبع آب یا در جعبههای سوپاپ سبز یا سیاه قرار دارند. برای یافتن: ابتدا نمودار نصب یا مدارک نصب را بررسی کنید، سپس مسیر سیمهای کنترل از کنترلر را دنبال کنید، اگر لازم است از پروب دستی یا ابزارهای تشخیص سیم/شیپ استفاده کنید و هنگام حفر با ماله دستی دقت کنید تا به سیم یا لوله آسیب نزنید.
خلاصه و جمعبندی
انتخاب صحیح شیر آبیاری بر مبنای نوع منطقه، نیاز جریان/فشار، منبع تغذیه و شرایط محیطی انجام میگیرد. نگهداری منظم، بررسی سیمکشی و فیلترها، و بازسازی بهموقع دیافراگم و سولونوئید طول عمر سیستم را افزایش میدهد. استفاده از شیر مناسب میتواند افت فشار را کاهش دهد، کنترل آبیاری را بهبود بخشد و از هدررفت آب جلوگیری کند.
