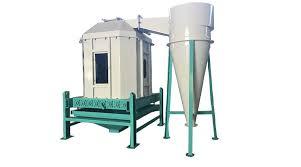

سیستم سردکن و سیکلون خط تولید خوراک
- عملکرد سیستم سرد کن
- مشخصات فنی سیستم سرد کن
- سیکلون چیست؟
- ویژگیها و مزایای غبارگیر سیکلون
- مشخصات فنی دستگاه سیکلون
عملکرد سیستم سرد کن
زمانی که گلولههای خوراک (پلت) از داخل کولر خنککننده و خشککن عبور میکنند، سطح آنها میتواند با هوای محیط در تماس قرار گیرد. تا زمانی که هوای ورودی اشباع نشده باشد، رطوبت از داخل گلوله تحت عمل مویینگی به سطح منتقل شده و از طریق تبخیر از گلوله جدا میشود؛ این فرآیند موجب کاهش دما و رطوبت پلتها میشود. هوایی که گرما و رطوبت را جذب کرده، توسط فن از مخزن کولر تخلیه میگردد تا جریان انتقال حرارت و رطوبت حفظ شود.
اصول جریان و جایگاه نصب
طرز کار دستگاه به این صورت است که با ورود هوای محیط توسط هواکش به داخل مخزن، رطوبت و دمای محصول کاهش پیدا میکند. محل نصب کولر در خط تولید معمولاً پس از کاندیشینر و پرس پلت قرار میگیرد تا پلتها پس از شکلگیری و تثبیت اولیه خنک و خشک شوند. طراحی کانالها و جهتگیری جریان باید به گونهای باشد که از تجمع پلت و برگشت هوا جلوگیری شود.
مشخصات فنی سیستم سرد کن
| مشخصه | سردکن 3 تا 5 تن | سردکن 7 تا 10 تن |
|---|---|---|
| ضخامت ورق | 3 میلیمتر | 3 میلیمتر |
| ایرلاک | دارد | دارد |
| قدرت موتور ایرلاک | 1 کیلووات | 1.5 کیلووات (2 اسب) |
| قدرت موتور فن (سانتیفیوژ) | 11 کیلووات | 15 کیلووات |
| سیکلون | دارد | دارد |
| تابلو برق و سنسورها | کامل | کامل |
| شکل مخزن کولر | هشتضلعی | هشتضلعی |
| ابعاد مخزن | 150 × 150 سانتیمتر | - |
سیکلون چیست؟
سیکلون یا Cyclone Collector ابزاری است برای جداسازی گرد و غبار از هوا و گاز با استفاده از نیروی گریز از مرکز. این تجهیز ساختار ساده و هزینه پایینی داشته و در بسیاری از خطوط تولید، بهعنوان پیشمرحله قبل از فیلترهای کیسهای یا بهعنوان بخشی از سیستم انتقال پنوماتیک استفاده میشود. سیال حامل ذرات وارد محفظه گردشی شده و بهواسطه حرکت سیکلوئیدی ذرات سنگینتر به دیواره برخورد کرده و به قسمت تخلیه منتقل میشوند، در حالی که هوای پاک شده از قسمت خروجی خارج میگردد.
ویژگیها و مزایای غبارگیر سیکلون
- تولید در ابعاد متغیر با توجه به نیاز ظرفیت و فضای محل نصب.
- طراحی مدولار برای سهولت حمل، نصب و تعمیرات.
- قابلیت پاکسازی خودکار کیسهها در سیستمهای ترکیبی با فیلتر کیسهای.
- عملکرد پیوسته بدون نیاز به حرکت قسمتهای داخلی پیچیده.
- برداشت سریع و آسان کیسهها و تعمیرات ساده.
- امکان طراحی مقاوم در برابر شرایط جوی و خوردگی.
در مواردی که بار غبار ورودی به فیلتر کیسهای بیش از ظرفیت باشد، سیکلون بهعنوان پیشغبارگیر جهت کاهش بار ذرات استفاده میشود. راندمان سیکلون تابعی از پارامترهایی مانند ابعاد ذرات، سرعت جریان هوا و طراحی هندسی سیکلون است.
مشخصات فنی دستگاه سیکلون خط تولید خوراک
| مشخصه | مشخصات |
|---|---|
| عملکرد | الکترومکانیک |
| رنگ دستگاه | پوشش الکترواستاتیک کورهای |
| قدرت موتور | بسته به ظرفیت دستگاه متغیر |
| تعداد سنگ | 5 الی 6 سنگ |
| ظرفیت | 200 الی 1700 کیلوگرم در ساعت |
| برق مورد نیاز | 3 فاز |
| برق مصرفی | بسته به ظرفیت دستگاه متغیر |
| ابعاد (ط × عرض × ارتفاع) | 150 × 70 × 200 سانتیمتر |
| وزن دستگاه | حدود 350 کیلوگرم |
نکات پایانی در انتخاب و بهرهبرداری
برای بهرهبرداری بهینه از کولر و سیکلون در خط تولید خوراک، به موارد زیر توجه کنید: انتخاب دبی و افت فشار مناسب فن، اطمینان از نصب صحیح ایرلاک برای جلوگیری از برگشت هوا، طراحی خروجی سیکلون برای جلوگیری از جمع شدن بیش از حد ذرات و برنامهریزی سرویسهای دورهای برای تمیزکاری و بررسی نشتیها.
