تابلو برق گلخانه ، قلب تپنده گلخانه
- تابلو برق گلخانه، قلب تپنده گلخانه
- تابلو برق گلخانه چیست ؟
- اجزای تابلو برق گلخانه
- انواع تابلو برق گلخانه
- انواع استاندارد تابلوهای برق
- نکات مهم در انتخاب و نصب تابلو برق گلخانه
تابلو برق گلخانه، قلب تپنده گلخانه
گلخانهها با فراهم کردن شرایط ایدهآل رشد برای گیاهان، نقش کلیدی در افزایش بازده و کیفیت محصولات کشاورزی دارند. تابلو برق گلخانه مسئولیت کنترل و حفاظت از کلیه تجهیزات الکتریکی و الکترونیکی را برعهده دارد و عملکرد صحیح آن تأثیر مستقیم بر پایداری و صرفهجویی انرژی در گلخانه دارد.
تابلو برق گلخانه چیست ؟
تابلو برق گلخانه مجموعهای از اجزاء الکترومکانیکی و الکترونیکی است که برای کنترل، اتوماسیون و حفاظت تجهیزات گلخانه طراحی میشود. این تجهیزات معمولاً شامل سیستمهای گرمایشی، دریچهها و رولاپها، فنهای خروجی و گردش، پمپهای مختلف (آبیاری، پد، رطوبت، سمپاش) و سیستمهای روشنایی و تغذیه میباشند.
اجزای تابلو برق گلخانه
تابلو برق از بخشهای مختلفی تشکیل میشود که هر کدام نقش ویژهای در عملکرد سیستم دارند. طراحی مناسب اجزا و رعایت استانداردها موجب افزایش ایمنی و قابلاعتماد بودن سیستم میگردد.
کنتاکتور
وظیفه قطع و وصل ولتاژ ورودی به تجهیزات مهم مانند سیستمهای گرمایشی، سرمایشی، آبیاری و نورپردازی را برعهده دارد. انتخاب کنتاکتور بر اساس جریان و نوع بار بسیار مهم است.
بیمتال (کنترل بار)
بیمتال از تجهیزات حفاظت در برابر اضافهبار است و از آسیب دیدن موتورها و بارهای الکتریکی جلوگیری میکند. تنظیم صحیح مقدار راهاندازی و رنج حفاظتی الزامی است.
فیوز
فیوزها نقش حفاظت در برابر اضافهجریان و اتصال کوتاه را دارند و باید با توجه به جریان شاخهها و نوع بار انتخاب شوند تا از آسیب به تجهیزات جلوگیری نمایند.
سیمکشی و داکتها
سیمها مسئول انتقال انرژی بین اجزا هستند و داکتها محافظت فیزیکی و نظمبخشی به مسیرهای کابل را فراهم میکنند. استفاده از سیمها و ترمینالهای استاندارد و وایرشو/کابلشو مناسب برای اتصالات، کیفیت و طول عمر سیستم را افزایش میدهد.
ولتمتر و نمایشگرها
نمایش پارامترهای شبکه از جمله ولتاژ سهفاز/تکفاز، جریان مصرفی و فرکانس، به اپراتور امکان پایش و تصمیمگیری بهموقع را میدهد. نمایشگرها در تابلوهای هوشمند قابل اتصال به سیستم مانیتورینگ نیز هستند.

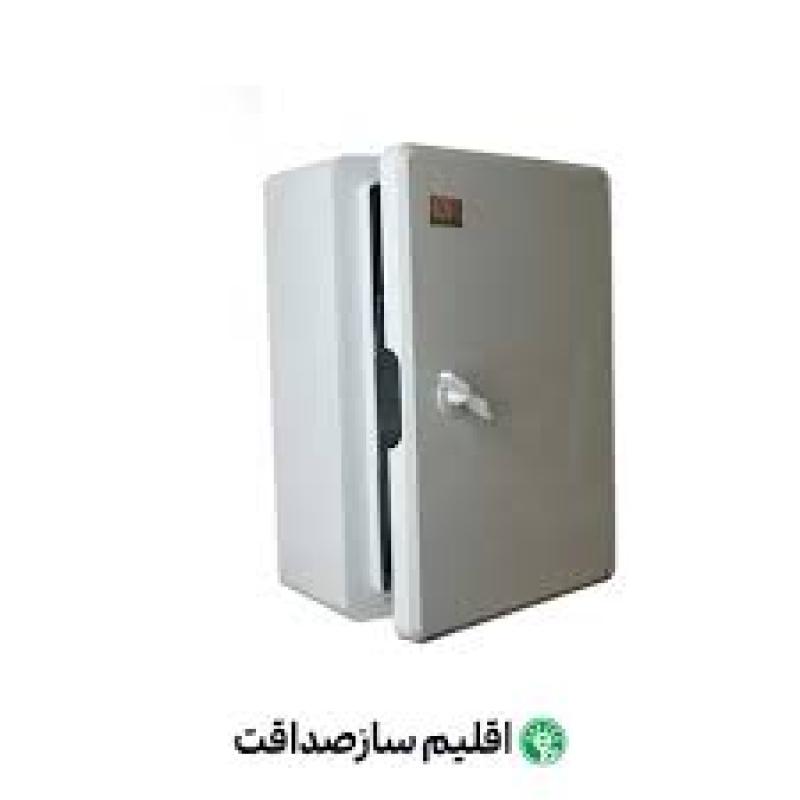

شاسی و محفظه
اسکلت نگهدارنده و بدنه تابلو باید حفاظت کافی در برابر رطوبت، گرد و غبار و تابش خورشید را فراهم کند. متریال و درجه حفاظت (IP) باید متناسب با شرایط محیطی گلخانه انتخاب شود.
شاسیها، شاسیکلیدها و ترمینالها
شاسیها و کلیدها تعیینکننده حالت کنترل (دستی یا اتوماتیک) هستند و ترمینالها محل اتصال سیمها به تجهیزات مختلف میباشد؛ نصب و شمارهگذاری مرتب ترمینالها باعث سهولت نگهداری میشود.
سیگنالها و اعلانها
چراغها، آلارمها و نمایشگرهای خطا وضعیت عملکرد تجهیزات را نشان میدهند و باعث تشخیص سریع خرابی میشوند. در طراحی تابلوهای هوشمند امکان ارسال هشدار از راه دور نیز قابل پیادهسازی است.
انواع تابلو برق گلخانه
بر اساس سطح اتوماسیون و نیازهای مدیریتی، تابلوهای گلخانه در سه دسته کلی عرضه میشوند: ساده، اتوماتیک و هوشمند. انتخاب نوع مناسب وابسته به بودجه، پیچیدگی گلخانه و نیازهای کنترلی است.
تابلوبرق ساده
این نوع تابلو بیشتر برای کنترل دستی روشنایی و سیستمهای گرمایشی/سرمایشی مناسب است و مناسب گلخانههای کوچک یا پروژههایی با نیاز کم به اتوماسیون میباشد.
تابلو برق اتوماتیک
تابلوهای اتوماتیک علاوه بر کنترل روشنایی و تهویه، از تایمرها و ترموستاتها برای مدیریت خودکار پارامترهایی مانند رطوبت، آبیاری و تهویه بهره میبرند و میتوانند باعث صرفهجویی انرژی و کاربری آسانتر شوند.
تابلو برق هوشمند
تابلوهای هوشمند به شبکه و سیستمهای مدیریتی متصل شده و امکان مانیتورینگ و کنترل از راه دور، ثبت دادهها، گزارشگیری و تحلیل پارامترها را فراهم میکنند. این نوع مناسب گلخانههای صنعتی و پروژههایی است که به تصمیمگیری مبتنیبر داده نیاز دارند.
انواع استاندارد تابلوهای برق
استانداردها شامل جنبههای فنی و ایمنی میشوند و توجه به آنها از ضروریات طراحی تابلو است. رعایت استانداردها موجب افزایش قابلیت اطمینان، ایمنی پرسنل و سهولت نگهداری خواهد شد.
استانداردهای فنی
طراحی، ساخت، نصب و حمل تابلو باید مطابق با مشخصات فنی تعریفشده و استانداردهای ملی/بینالمللی انجام شود تا قطعات با یکدیگر همخوانی داشته و عملکرد مورد انتظار تامین شود.
استانداردهای ایمنی
مواردی مانند حفاظت در برابر برقگرفتگی، تهویه بدنه تابلو، انتخاب درجه حفاظت (IP)، و دسترسی ایمن برای سرویس و نگهداری باید رعایت شود. تابلوهای استاندارد خطرات ناشی از خرابی را به حداقل میرسانند.
مزایای تابلو برق استاندارد
- عملکرد قابلاعتماد: کاهش اختلالات و توقف تولید.
- قابلیت ارتقا: امکان افزودن امکانات جدید بدون بازطراحی کامل.
- افزایش ایمنی: حفاظت بهتر از تجهیزات و پرسنل.
نکات مهم در انتخاب و نصب تابلو برق گلخانه
انتخاب مناسب تابلو برق نیازمند بررسی عواملی مانند نوع و تعداد تجهیزات، متراژ گلخانه، نوع گیاهان، شرایط آب و هوایی و بودجه است. طراحی بر اساس پلن اختصاصی گلخانه باعث میشود تابلو پاسخگوی نیازهای فعلی و آینده باشد.
در تابلوهای باکیفیت از ترکیب برندهای معتبر داخلی و خارجی برای قطعات استفاده میشود؛ انتخاب برند باید متناسب با شرایط نگهداری، خدمات پس از فروش و هزینه باشد. برای مشاوره و پشتیبانی با شرکتهای عضو بازار بزرگ کشورزی ایران تماس بگیرید
پیش از نصب، مطمئن شوید که نقشه سیمکشی، شمارهگذاری ترمینالها، و مستندات فنی تابلو کامل و در دسترس اپراتورها قرار گیرد. این مستندات در عملیات نگهداری و عیبیابی بسیار حیاتی هستند.
