روشهای اندازه گیری سطح مایع در مخزن
این مقاله، مروری عملی و کاربردی بر «انواع سنسورهای سنجش سطح مایع» ارائه می‌دهد. هر فناوری از جمله نوری، خازنی، اولتراسونیک، رادار، ویبره (چنگال تنظیم)، رسانایی و شناور بررسی شده است؛ مزایا، محدودیت‌ها و حوزه‌های کاربرد هرکدام توضیح داده شده و نکات نصب و انتخاب مناسب برای دستیابی به عملکرد دقیق، قابل‌اعتماد و اقتصادی بیان شده است.
- مقدمه
- سوئیچ‌های سطح نوری
- خازنی
- اولتراسونیک
- مایکروویو / رادار
- ویبره (چنگال تنظیم)
- رسانایی یا مقاومت
- سوئیچ شناور
- نتیجه‌گیری و راهنمای انتخاب
مقدمه
سنسورهای سنجش سطح مایع در صنایع گوناگون از جمله مواد غذایی، پزشکی، کشاورزی، خودروسازی و سیستم‌های خانگی کاربرد گسترده‌ای دارند. با پیشرفت فناوری، راهکارهایی پدید آمده‌اند که هم مقرون‌به‌صرفه و هم قابل‌اعتماد و دقیق هستند. انتخاب مناسب فناوری بر اساس خواص سیال، شرایط محیطی، دقت مورد نیاز و هزینه کلی سیستم انجام می‌شود.
برای انتخاب سنسور، ابتدا مشخصات سیال (چسبندگی، فوم، رسانایی، ثابت دی‌الکتریک)، محدوده اندازه‌گیری، شرایط نصب و نیاز به اندازه‌گیری پیوسته یا نقطه‌ای را تعیین کنید؛ سپس فناوری متناسب را انتخاب نمایید.
1. سوئیچ‌های سطح نوری

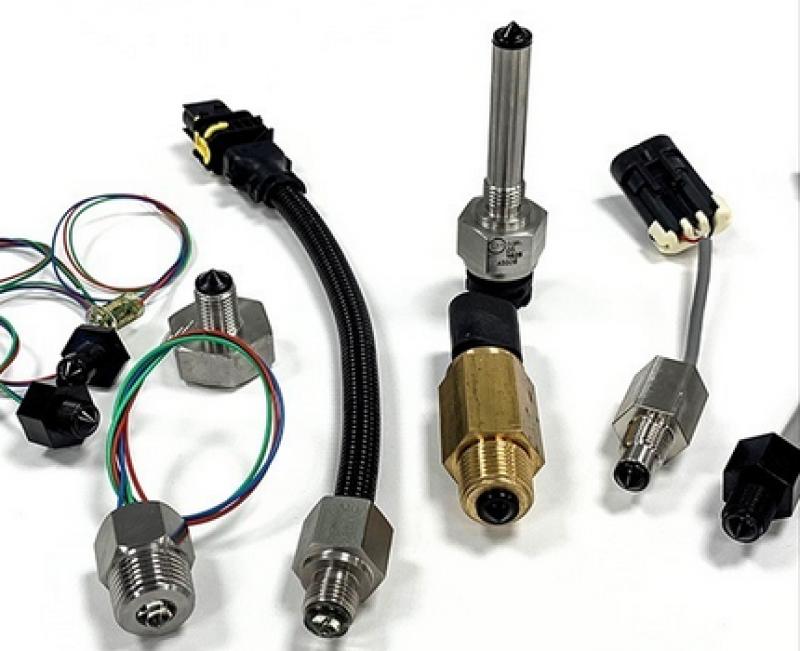

سوئیچ‌های سطح نوری (منشور نوری / اپتوئلیک) دستگاه‌هایی حالت‌جامد هستند که از یک LED و یک آشکارساز داخل نوک سنسور بهره می‌برند. در هوا، نور به آشکارساز منعکس می‌شود و در تماس با مایع، نور به مایع نفوذ می‌کند و خروجی تغییر می‌کند. این حسگرها برای تشخیص نقطه‌ای سطوح (بالا/پایین) بسیار مناسب و فشرده هستند.
مزایا: بدون قطعات متحرک، مناسب برای فشار و دماهای بالا، حساس به مقادیر کم مایع و قابل‌اطمینان. معایب: تماس مستقیم با سیال (تهاجمی)، نیاز به منبع تغذیه و احتمال ایجاد خطا در صورت پوشش‌گرفتگی منشور یا وجود حباب/کف.
کاربردها و نکات نصب
کاربرد اصلی در اندازه‌گیری سطح مخازن و تشخیص نشت است. برای جلوگیری از خطا در مخازن بازتابی یا حاوی کف، محل نصب را طوری انتخاب کنید که نوک حسگر در مسیر مستقیم بازتاب‌های مزاحم و حباب‌ها نباشد.
هنگام کار با سیالات دارای غشاء یا ویسکوزیته بالا، بازبینی دوره‌ای نوک حسگر و پاک‌سازی آن از رسوبات می‌تواند عملکرد و طول عمر را بهبود دهد.
2. سنسورهای خازنی
سنسور خازنی تغییرات ظرفیت بین الکترودها را بر اساس اختلاف ضریب دی‌الکتریک مایع و هوا اندازه‌گیری می‌کند. نسخه‌هایی برای سیالات با ثابت دی‌الکتریک بالا و پایین وجود دارد و برخی مدل‌ها به‌صورت غیر تماسی (نصب بیرونی) عرضه می‌شوند.
مزایا: حالت‌جامد، امکان اندازه‌گیری غیر تماسی، فشرده و دقیق. معایب: نیاز به کالیبراسیون برای هر ماده، حساسیت به رسوب و پوشش روی پروب و محدودیت در برخی سیالات.
راهنمای انتخاب
قبل از نصب، ثابت دی‌الکتریک ماده را تعیین و سنسور را مطابق آن کالیبره کنید. برای مخازن با دیواره‌های غیرعادی یا مواد چسبنده، مدل‌های مخصوص با قابلیت جبران طراحی پیشنهاد می‌شود.
3. اولتراسونیک
سنجش اولتراسونیک مبتنی بر ارسال امواج صوتی با فرکانس بالا و اندازه‌گیری زمان رفت و برگشت بازتاب است. فاصله بین سنسور و سطح از زمان سنجیده می‌شود و مناسب اندازه‌گیری بدون تماس است.
مزایا: بدون قطعات متحرک، مناسب برای مواد حجیم و چسبناک، قابل اطمینان در بسیاری از محیط‌ها. معایب: هزینه بالاتر، حساسیت به شرایط جوی و محیطی مانند تلاطم، فوم، تغییر دما و بخار؛ بنابراین مکان نصب اهمیت زیادی دارد.
نکات کاربردی
در نصب اولتراسونیک، از محل‌های با مسیر آزاد موج و دور از توربولانس و موانع داخلی استفاده کنید. در محیط‌های با فوم زیاد یا بخار متراکم، مدل‌های تخصصی یا فناوری جایگزین (مثل رادار) بررسی شود.
4. مایکروویو / رادار

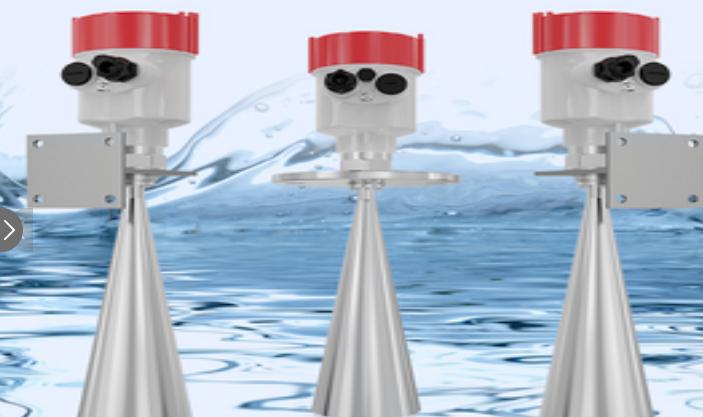

سنسورهای رادار مشابه اولتراسونیک عمل می‌کنند اما از امواج الکترومغناطیسی با سرعت نور استفاده می‌کنند. این فناوری معمولاً دقت بالاتر و تکرارپذیری بهتر در شرایط سخت ارائه می‌دهد.
مزایا: بسیار دقیق، غالباً بدون نیاز به کالیبراسیون مکرر، مناسب محیط‌های مرطوب، بخار و گردوغبار. معایب: هزینه اولیه نسبتاً بالا و تأثیرپذیری از ثابت دی‌الکتریک سیال و محدودیت‌هایی در برد و فضای نصب.
موارد کاربرد
رادار برای سیالاتی که حضور فوم یا مواد چسبنده دارند یا در محیط‌هایی با تغییرات دمایی شدید استفاده می‌شود؛ همچنین در مخازن با ساختارهای داخلی پیچیده، قابلیت جبران موانع وجود دارد.
5. ویبره (چنگال تنظیم)
حسگرهای ارتعاشی یا چنگال تنظیم برای کنترل نقطه‌ای سطح جامدات و مایعات استفاده می‌شوند؛ یک چنگال به ارتعاش درمی‌آید و برخورد با ماده باعث تغییر رفتار ارتعاش و سوئیچینگ می‌شود.
مزایا: فشرده و مقرون‌به‌صرفه. معایب: نیاز به تماس مستقیم، محدودیت در کاربردها و عدم ارائه اندازه‌گیری پیوسته فرآیند.
کاربردها
مناسب برای کنترل نقطه‌ای در صنایع معدنی، پردازش شیمیایی و مواد غذایی، به‌خصوص برای پودرها و جامدات دانه‌ریز و نیز به عنوان اعلان پر شدن بیش از حد یا نشت در سیستم‌های ترکیبی.
6. رسانایی یا مقاومت
سنسورهای رسانایی با اندازه‌گیری عبور جریان بین پروب‌ها، سطح مایعات رسانا را تشخیص می‌دهند. دو یا چند پروب در ارتفاع‌های مختلف نصب می‌شوند تا نقطه سوئیچینگ را فعال کنند.
مزایا: ساده، بدون قطعات متحرک و کم‌هزینه. معایب: تماس مستقیم تهاجمی، نیاز به رسانا بودن مایع و احتمال فرسودگی یا رسوب‌گیری پروب‌ها.
موارد احتیاط
برای مایعات خورنده یا آلاینده، انتخاب جنس پروب مقاوم و برنامه‌ریزی برای بازدید و نگهداری دوره‌ای ضروری است تا دقت و ایمنی سیستم حفظ شود.
7. سوئیچ شناور
سوئیچ شناور شامل یک شناور حاوی آهنربا و یک سوئیچ نی مغناطیسی است. حرکت شناور با تغییر سطح، سوئیچ را باز یا بسته می‌کند و برای اندازه‌گیری نقطه‌ای بسیار اقتصادی است.
مزایا: نیاز به منبع برق ندارد (در برخی پیکربندی‌ها)، نشانگر مستقیم، قیمت مناسب. معایب: قطعات متحرک، حجم و اندازه بزرگ‌تر و نیاز به وجود مقدار قابل‌توجهی مایع تا حرکت شناور.
نکات نصب
بسته به طراحی مخزن، گزینه‌های نصب افقی یا عمودی انتخاب می‌شود؛ اطمینان از فضای کافی برای حرکت شناور و جلوگیری از گیر کردن آن ضروری است.
نتیجه‌گیری و راهنمای انتخاب
هیچ فناوری واحدی بهترین انتخاب برای همه کاربردها نیست. برای انتخاب مناسب: مشخصات سیال (فوم، چسبندگی، رسانایی، ثابت دی‌الکتریک)، نیاز به اندازه‌گیری پیوسته یا نقطه‌ای، شرایط محیطی (دمای بالا، بخار، گرد و غبار) و بودجه کل را در نظر بگیرید. جدول مقایسه‌ایی که در ذهن داشته باشید: نوری برای حساسیت و فضای کوچک، خازنی برای انعطاف‌پذیری در مواد مختلف، اولتراسونیک و رادار برای اندازه‌گیری بدون تماس در شرایط سخت و شناور، رسانایی و ویبره برای راه‌حل‌های ساده و اقتصادی.
هنگام نصب حتماً دستورالعمل تولیدکننده و نیازمندی‌های ایمنی را رعایت کنید؛ انتخاب صحیح سنسور می‌تواند هزینه‌های نگهداری را کاهش و عملکرد سیستم را به‌صورت چشمگیری افزایش دهد.
