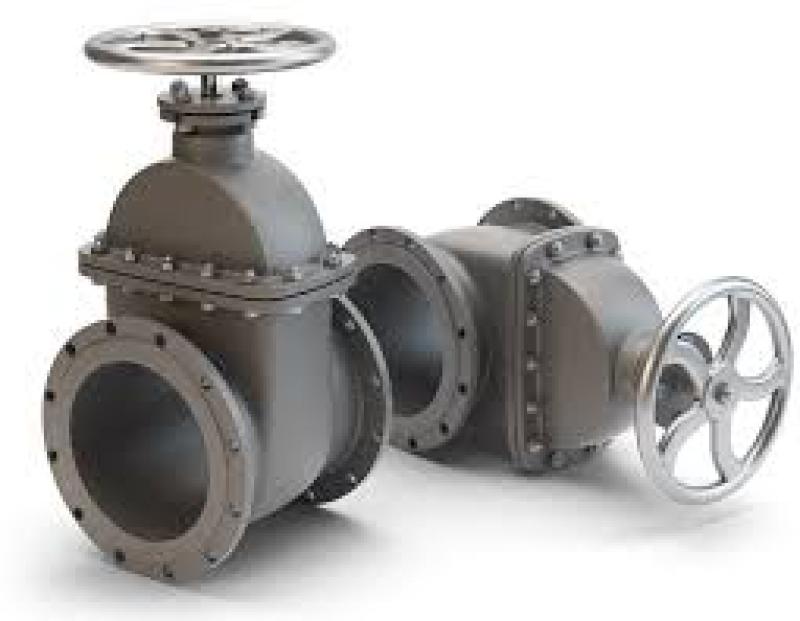

شیرفلکه چدنی چیست
- تعریف کلی شیرفلکه چدنی
- ساختار و اجزای اصلی
- انواع و روش‌های ساخت
- خواص و مواد سازنده
- مزایا و نقاط قوت
- محدودیت‌ها و معایب
- کاربردهای متداول
- نکات نصب
- نگهداری و عیب‌یابی
- نحوه انتخاب شیرفلکه چدنی
- مقایسه با سایر انواع شیرها
- جدول مقایسه‌ای
- سوالات متداول
- جمع‌بندی
تعریف کلی شیرفلکه چدنی
شیرفلکه چدنی نوعی شیر قطع و وصل است که در آن یک دیسک تخت یا клиновид (gate) عمود بر راستای جریان حرکت می‌کند تا مسیر عبور سیال را باز یا بسته کند. این نوع شیر عموماً برای کاربردهایی که نیاز به جریان کامل یا قطع کامل دارند به کار می‌رود و مناسب برای جریان‌های کم‌افت فشار است. در بسیاری از شبکه‌های آبرسانی شهری، سیستم‌های تهویه و تأسیسات صنعتی از شیرفلکه چدنی استفاده می‌شود.
ساختار و اجزای اصلی
اجزای اصلی شیرفلکه چدنی شامل بدنه (Body)، درپوش (Bonnet)، نشیمنگاه (Seat)، دیسک یا گیت (Gate/Disc)، ساقه یا شفت (Stem) و عملگر (Handwheel یا actuator) می‌باشد. بدنه معمولاً از چدن ساخته می‌شود و نشیمنگاه ممکن است با مواد آلیاژی یا نشیمن‌های لاستیکی تقویت شود تا آب‌بندی بهتری ارائه دهد.
ساقه در شیرفلکه نقش انتقال حرکت چرخشی یا خطی از عملگر به دیسک را دارد؛ بسته به نوع طراحی ساقه ممکن است برآمده (non-rising stem) یا بالا رونده (rising stem) باشد که هرکدام مزایا و کاربردهای خود را دارند.
انواع و روش‌های ساخت
شیرفلکه چدنی بر اساس طراحی دیسک، نوع ساقه و روش نصب به انواع مختلفی دسته‌بندی می‌شود: شیرفلکه تمام‌بالا (full-bore)، نیم‌بالا، دیسک V-شکل، با ساقه بالا رونده و غیره. همچنین از حیث ساخت می‌توان مدل‌هایی با نشیمن‌های فلزی، لاستیکی یا ترکیبی مشاهده کرد.
روش ریخته‌گری چدن، ماشین‌کاری دقیق و عملیات حرارتی سطحی می‌تواند کیفیت نشیمن و عملکرد شیر را تحت تأثیر قرار دهد. انتخاب نوع چدن (چدن خاکستری، چدن داکتیل) نیز بر خواص مکانیکی نهایی مؤثر است.
خواص و مواد سازنده
چدن به دلیل قابلیت ریخته‌گری آسان، هزینه کمتر و خواص مکانیکی مناسب در فشارهای متوسط به‌وفور استفاده می‌شود. انواع مرسوم شامل چدن خاکستری و چدن داکتیل (نودولار) هستند که داکتیل از نظر انعطاف‌پذیری و مقاومت ضربه‌ای برتر است.
برای محیط‌های خورنده یا دارای دما و فشار بالاتر، معمولاً از آلیاژها یا پوشش‌های داخلی استفاده می‌شود؛ همچنین نشیمنگاه‌ها ممکن است با استیل ضدزنگ یا مواد پلیمری مقاوم پوشانده شوند تا عمر مفید افزایش یابد.
مزایا و نقاط قوت
شیرفلکه چدنی دارای مزایای متعددی است: هزینه کمتر نسبت به برخی شیرهای فلزی، ساخت ساده، افت فشار پایین در وضعیت باز کامل و نگهداری نسبتاً آسان. این خواص باعث شده‌اند که این شیر در شبکه‌های آبرسانی شهری بسیار محبوب باشد.
علاوه بر این، طراحی ساده دیسک و بدنه موجب می‌شود که نشیمن‌ها در برابر ذرات ریز معلق در سیال حساسیت کمتری نسبت به برخی شیرهای دیگر داشته باشند و امکان تولید در ابعاد بزرگ اقتصادی‌تر باشد.
محدودیت‌ها و معایب
چدن ذاتاً در مقابل ضربه و خمش حساس‌تر از فولاد است؛ بنابراین در شبکه‌هایی که احتمال شوک‌های هیدرولیکی یا تغییرات فشار ناگهانی وجود دارد، ممکن است آسیب ببیند. همچنین در دماهای بسیار پایین ممکن است شکننده شود.
شیرفلکه‌ها برای کاربردهایی که نیاز به تنظیم دقیق جریان یا کنترل تدریجی دارند مناسب نیستند و استفاده مداوم در وضعیت نیم‌باز می‌تواند باعث سایش سریع نشیمنگاه و دیسک شود.
کاربردهای متداول
از شیرفلکه چدنی در شبکه‌های توزیع آب، خطوط فاضلاب، سامانه‌های آبیاری، برخی شبکه‌های بخار با دما و فشار محدود و صنایع سبک استفاده می‌شود. کاربردهای شهری و ساختمانی از مهم‌ترین حوزه‌های مصرف این نوع شیر هستند.
در پروژه‌های بزرگ برای خط‌های با قطر بالا که نیاز به قطع و وصل مطمئن دارند، شیرفلکه چدنی اقتصادی و کارا محسوب می‌شود؛ اما در خطوط انتقال با دما و فشار بالا معمولاً از بدنه‌های فولادی یا آلیاژی استفاده می‌شود.
نکات نصب
محل نصب باید به گونه‌ای انتخاب شود که دسترسی برای باز و بسته کردن شیر و نگهداری فراهم باشد. قبل از نصب باید مسیر لوله و فیتینگ‌ها از آلودگی‌ها پاک شود تا ذرات معلق هنگام بسته شدن باعث آسیب به نشیمنگاه نگردد.
تراز بودن سطوح فلنج و استفاده از گسکت مناسب و پیچ‌بندی یکنواخت از نکات کلیدی برای جلوگیری از نشتی بدنه است. همچنین پس از نصب اولیه بهتر است تست‌های فشار انجام شود تا از عملکرد مناسب اطمینان حاصل گردد.
نگهداری و عیب‌یابی
نگهداری پیشگیرانه شامل بازرسی دوره‌ای بدنه، کنترل آب‌بندی نشیمنگاه، گریس‌کاری یا روانکاری ساقه در مدل‌های قابل سرویس و بررسی خوردگی است. بازدیدهای منظم از وسایل نصب‌شده عمر مفید شیر را افزایش می‌دهد.
در صورت مشاهده نشت داخلی یا خارجی، ابتدا پیچ‌های درپوش و فلنج‌ها بررسی و در صورت نیاز نشیمن یا دیسک تعویض می‌شوند. در بسیاری از شیرهای چدنی، قطعات یدکی مانند دیسک و نشیمنگاه قابل تعویض هستند که هزینه تعمیر را کاهش می‌دهد.
نحوه انتخاب شیرفلکه چدنی
در انتخاب شیرفلکه چدنی باید پارامترهای زیر را مدنظر قرار دهید: فشار کار سیال (PN یا کلاس فشار)، دمای سیال، نوع سیال (آب، فاضلاب، بخار، مایعات خورنده)، قطر لوله، فرکانس عملکرد و شرایط محیطی (خوردگی، یخ‌زدگی، لرزش).
انتخاب نشیمنگاه مناسب (فلزی یا نرم)، نوع ساقه (بالا رونده یا غیر بالارونده) و استانداردهای مورد نیاز (DIN، ANSI، ISO) از دیگر معیارهای مهم هستند. برای خطوطی که احتمال هیدرولیکی بالا وجود دارد یا نیاز به کنترل دقیق است، بهتر است از گزینه‌های دیگر استفاده کنید.
مقایسه با سایر انواع شیرها
برای انتخاب درست، لازم است شیرفلکه را با شیرهای دیگر مانند شیر توپی (Ball Valve) و شیر پروانه‌ای (Butterfly Valve) مقایسه کنیم. هر کدام برتری‌ها و محدودیت‌هایی دارند که در انتخاب نهایی تعیین‌کننده‌اند.
شیرفلکه‌ها در حالت کاملاً باز افت فشار کمی دارند اما برای کنترل دقیق جریان مناسب نیستند. شیرهای توپی باز و بسته سریع دارند و برای قطع و وصل‌های متناوب بهترند؛ اما در قطرهای بسیار بالا اقتصادی نیستند. شیرهای پروانه‌ای سبک و اقتصادی برای قطرهای بزرگ مناسب بوده و فضای نصب کمتری نیاز دارند.
جدول مقایسه‌ای
| معیار | شیرفلکه چدنی | شیر توپی | شیر پروانه‌ای |
|---|---|---|---|
| کاربرد اصلی | قطع و وصل کامل در خطوط بزرگ | قطع و وصل سریع، کنترل محدود | کنترل جریان در قطرهای بزرگ |
| افت فشار | پایین (در حالت باز کامل) | خیلی پایین | متوسط تا بالا در حالت نیم‌باز |
| قابلیت تنظیم | ضعیف | خوب (در برخی طراحی‌ها) | خوب |
| مقاومت در برابر ذرات معلق | خوب | معمولاً حساس | معمولی |
| هزینه در قطر بزرگ | اقتصادی | گران | اقتصادی |
سوالات متداول
آیا شیرفلکه چدنی برای بخار مناسب است؟ بسته به فشار و دما؛ در فشار و دمای پایین تا متوسط معمولاً قابل استفاده است اما در شرایط فشار/دما بالا باید از مواد مقاوم‌تر استفاده شود.
آیا می‌توان شیرفلکه چدنی را روی فاضلاب نصب کرد؟ بله، در بسیاری از شبکه‌های فاضلاب با توجه به نوع پوشش داخلی و طراحی نشیمن قابل استفاده است.
چه مدت عمر مفید دارد؟ عمر مفید بسیار وابسته به شرایط کار، کیفیت ساخت و نگهداری است؛ با مراقبت مناسب ده‌ها سال عملکرد قابل قبول ارائه می‌دهد.
جمع‌بندی
شیرفلکه چدنی یک راهکار اقتصادی و رایج برای قطع و وصل جریان در خطوط با افت فشار پایین و کاربردهای شهری و صنعتی سبک است. با دانستن خواص چدن، محدودیت‌های سازه‌ای و نیازهای پروژه می‌توان انتخاب مناسبی انجام داد.
برای استفاده بهینه، توجه به نوع سیال، فشار و دما، روش نصب و نگهداری ضروری است. در کاربردهایی که نیاز به تنظیم دقیق جریان یا شرایط سخت کاری وجود دارد، بررسی گزینه‌های جایگزین مانند شیرهای توپی یا پروانه‌ای پیشنهاد می‌شود.
هرگاه شک در انتخاب وجود دارد، مشاوره با تأمین‌کننده و بررسی مشخصات فنی استاندارد شیر (Material Certificate, Pressure Rating, End Connections) راهگشاست تا هم ایمنی و هم دوام سیستم تضمین شود.
