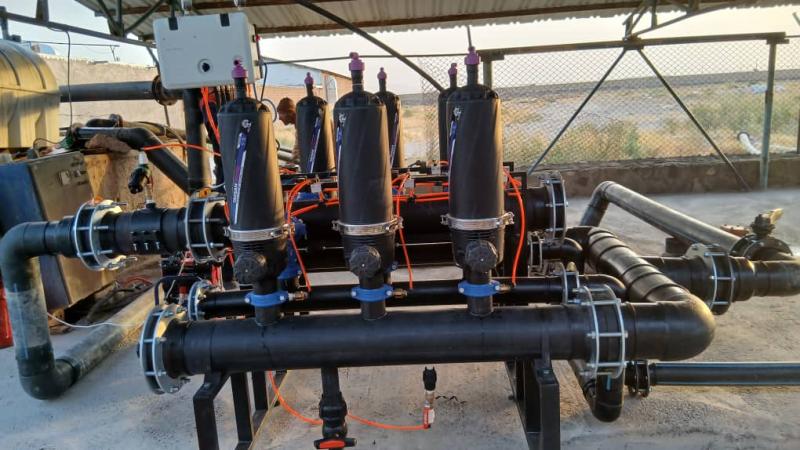

فیلتراسیون اتوماتیک دیسکی

1. مقدمه و ضرورت استفاده از پکیج فیلتراسیون دیسکی اتوماتیک
2. اصول کاری و ساختار فیلتر دیسکی
3. اجزاء اصلی پکیج و مشخصات فنی معمول
4. عملکرد سیستم و منطق بکواش اتوماتیک
5. انواع فیلتر دیسکی و تفاوت‌ها
6. معیارهای انتخاب و اندازه‌گذاری پکیج
7. نکات نصب و راه‌اندازی
8. نگهداری، مشکلات متداول و روش‌های رفع آن‌ها
9. مقایسه انواع فیلتراسیون (جدولی)
10. پیشنهادات کاربردی و نتیجه‌گیری

مقدمه و ضرورت استفاده از پکیج فیلتراسیون دیسکی اتوماتیک

در بسیاری از سامانه‌های آبیاری تحت فشار، گلخانه‌ها، هیدروپونیک و پیش‌تصفیه‌های اسمز معکوس، وجود ذرات معلق نظیر شن، ماسه و جلبک به سرعت موجب گرفتگی نازل‌ها، قطره‌چکان‌ها و کاهش عمر قطعات می‌شود و کارایی مجموعه را پایین می‌آورد.

پکیج‌های فیلتراسیون دیسکی اتوماتیک با هدف حذف مکانیکی ذرات معلق طراحی شده‌اند تا ضمن حفظ افت فشار پایین، عملیات شستشوی بستر فیلتر را به‌صورت خودکار انجام دهند و نیاز به مداخله‌ی اپراتور را به حداقل برسانند.

مزیت اصلی این سیستم‌ها، توانایی فیلتراسیون عمقی با استفاده از مجموعه دیسک‌های شیار‌دار و همچنین اجرای بکواش هیدرولیکی یا الکترونیکی است که منجر به افزایش پایداری عملکرد و کاهش توقف‌های اجباری می‌گردد.

اصول کاری و ساختار فیلتر دیسکی

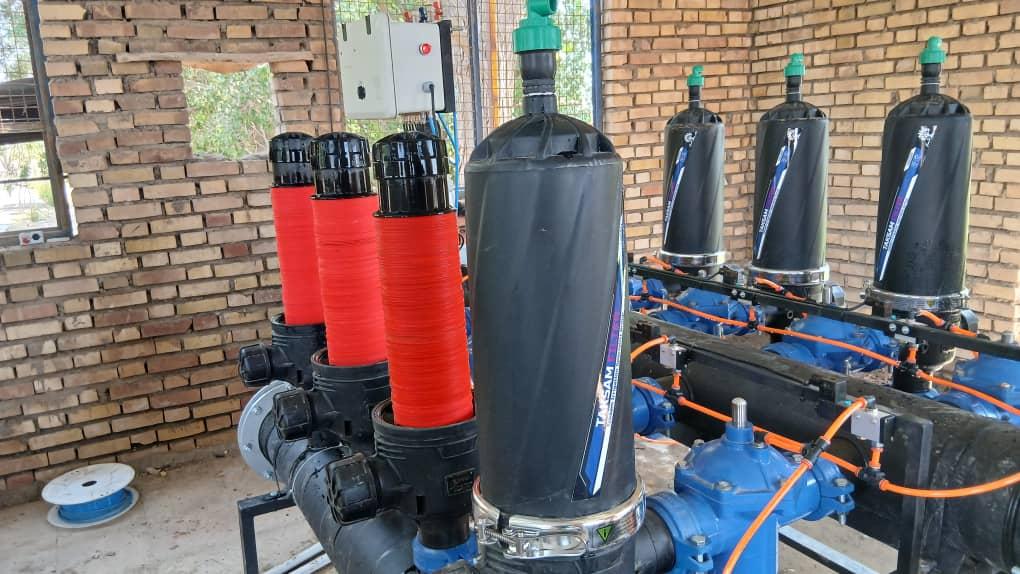

فیلتر دیسکی از تعدادی دیسک شیاردار با المان‌های حلقه‌ای تشکیل می‌شود که به صورت پشته روی هم قرار می‌گیرند؛ آب از شیارهای ریز بین دیسک‌ها عبور کرده و ذرات در شیارها به دام می‌افتند.

در مدل‌های هلیکس و برخی نمونه‌های مدرن، اثر جریان گردابی (سایکلونیک) برای افزایش جدایی ذرات سنگین به کار گرفته می‌شود که ظرفیت نگهداری آلودگی را بالا برده و فرکانس بکواش را کاهش می‌دهد.

دقت فیلتراسیون قابل دستیابی معمولاً در بازه‌ی 5 تا 400 میکرون قرار دارد؛ انتخاب درجه مناسب وابسته به حساسیت ماژول‌های پایین‌دستی (مثلاً ممبران‌های RO یا قطره‌چکان‌ها) است.

اجزاء اصلی پکیج و مشخصات فنی معمول

پکیج‌های رایج شامل محفظه‌ی فیلتر (معمولاً پلی‌آمید یا فایبرگلاس)، مجموعه دیسک‌ها، منیفولد ورودی/خروجی، شیرهای هیدرولیک یا سلونوئیدی و یک کنترلر برای مدیریت سیکل‌های بکواش هستند.

نمونه‌های تجاری مختلف مشخصات متنوعی ارائه می‌کنند؛ برای مثال یک مدل مرجع دارای سایز 4×6 اینچ، ظرفیت حدود 180 لیتر و استفاده از واشرهای مهروموم شده و گیره‌های فولادی است که مناسب کاربردهای کشاورزی می‌باشد.

مواد بدنه و دیسک‌ها نقش مهمی در مقاومت شیمیایی و مکانیکی دارند؛ پلی‌آمید تقویت‌شده، پلی‌پروپیلن و HDPE گزینه‌های معمول هستند، در حالی که بخش‌های اتصال‌دهنده ممکن است از استیل 304 یا پوشش گالوانیزه ساخته شوند.

عملکرد سیستم و منطق بکواش اتوماتیک

منطق بکواش در سیستم‌های اتوماتیک معمولاً با سه معیار قابل تنظیم انجام می‌شود: زمان (سیکل زمانی)، اختلاف فشار میان ورودی و خروجی (ΔP) و یا ترکیبی از هر دو؛ کنترلر می‌تواند با استفاده از سنسورهای فشار و تایمر، شستشو را آغاز کند.

بکواش می‌تواند به روش هیدرولیکی بدون نیاز به برق (در برخی طراحی‌ها) یا با استفاده از شیرهای سلونوئیدی و تغذیه الکتریکی انجام شود؛ انتخاب روش وابسته به امکانات سایت و خواسته‌های بهره‌بردار است.

در حلقه بکواش اتوماتیک، بعضی طراحی‌ها قادرند یک ماژول را پشت سر هم شستشو دهند و در عین حال سایر ماژول‌ها به کار فیلتراسیون ادامه دهند تا پایداری جریان تغذیه حفظ شود.

انواع فیلتر دیسکی و تفاوت‌ها

به طور کلی فیلتر دیسکی در دو دسته دستی و اتوماتیک تولید می‌شوند؛ مدل‌های دستی برای سیستم‌های کوچک و کم‌هزینه مناسب‌اند، در حالی که نوع اتوماتیک برای ظرفیت‌های متوسط تا بزرگ و کاربردهای حساس ترجیح داده می‌شود.

همچنین نوع مدولار و نوع هلیکس (Helix) وجود دارد که هر کدام با هدف کاهش دفعات شستشو، افزایش سطح فیلتر و تسهیل جداسازی ذرات طراحی شده‌اند.

دقت فیلتراسیون، قابلیت تغییر درجه فیلتراسیون و امکان حذف ذرات آلی مانند جلبک‌ها از ویژگی‌هایی است که در زمان انتخاب باید مورد توجه قرار گیرد.

معیارهای انتخاب و اندازه‌گذاری پکیج

در انتخاب پکیج باید پارامترهایی مانند دبی طراحی، دقت فیلتراسیون مورد نیاز، کیفیت آب خام (میزان شن و جلبک)، فشار کاری، نوع انرژی در دسترس (برق یا خورشیدی) و هزینه نگهداری در نظر گرفته شود.

برای تعیین سایز، دبی پیک و افت فشار مجاز باید مشخص شوند؛ همچنین ضریب ایمنی برای مواجهه با بار آلاینده‌های فصلی یا رویدادهای کوتاه‌مدت در نظر گرفته شود.

انتخاب دیسک با میکرون مناسب ارتباط نزدیکی با طول عمر قطعات پایین‌دستی دارد؛ برای محافظت از ممبران‌های RO معمولاً از درجه‌های کمتر از 100 میکرون استفاده می‌شود.

نکات نصب و راه‌اندازی

محل نصب باید دسترسی آسان برای نگهداری و تخلیه فلاش را فراهم کند؛ همچنین نصب منیفولدها و فشارسنج‌ها به گونه‌ای انجام شود که خوانش و پایش دقیق امکان‌پذیر باشد.

در صورت نیاز به حداقل فشار برای انجام بکواش (مثلاً Atm2.5)، باید از پمپی با توان مناسب یا تنظیم شیر قطع‌کننده بهره گرفت تا شرایط شستشو تضمین گردد.

اتصالات باید به گونه‌ای انتخاب شوند که احتمال نشت به حداقل برسد و واشرها و گیره‌ها از مواد مقاوم در برابر نور خورشید و خوردگی باشند، به ویژه در نصب‌های فضای باز.

نگهداری، مشکلات متداول و روش‌های رفع آن‌ها

از جمله مشکلات رایج می‌توان به سایش بخش‌های پمپ به دلیل شن ریز، خرابی شیرهای هیدرولیک، انسداد دیسک‌ها و نشت از درب محفظه اشاره کرد؛ برنامه نگهداری پیشگیرانه می‌تواند ریسک این رویدادها را کاهش دهد.

بازرسی دوره‌ای دیسک‌ها، بررسی اختلاف فشار، تعویض واشرها و روانکاری گیره‌ها از اقدامات کلیدی است. ثبت دوره‌ای پارامترهای عملکردی به پیدا کردن روندهای نزولی کمک می‌کند.

در صورت ورود شن با غلظت بالا، استفاده از هیدروسیکلون به عنوان پیش‌تصفیه قبل از فیلتر دیسکی توصیه می‌شود تا زمان بین بکواش‌ها افزایش یابد و استهلاک کاهش یابد.

مقایسه انواع فیلتراسیون (جدولی)

در جدول زیر چند مفهوم کلیدی فیلتراسیون مقایسه شده‌اند تا انتخاب مناسب‌تر برای کاربردهای مختلف مشخص گردد.

علاوه بر جدول بالا، مقایسه‌ای براساس معیارهای اقتصادی و عملیاتی نیز باید انجام شود تا گزینه‌ای با بهترین نسبت هزینه-فایده انتخاب شود.

پیشنهادات کاربردی و نتیجه‌گیری

برای سیستم‌های آبیاری کشاورزی و گلخانه‌ای که نیاز به حداقل دخالت اپراتور دارند، فیلتر دیسکی اتوماتیک گزینه‌ای مناسب است زیرا افت فشار پایین و قابلیت بکواش خودکار باعث پایداری عملکرد می‌گردد.

ترکیب فیلتر دیسکی با پیش‌تصفیه هیدروسیکلون یا فیلتر شنی در ورودی، مخصوصاً در منابع با شن قابل توجه، کارایی را افزایش و هزینه‌های نگهداری را کاهش می‌دهد.

در هنگام سفارش تجهیزات به مشخصات فنی مانند سایز اتصالات، جنس دیسک‌ها، حداکثر فشار کاری، دبی اسمی و نوع کنترلر توجه کنید و تفاوت میان برندها را از نظر خدمات پس از فروش و دسترسی به قطعات بررسی نمایید.

برای پروژه‌های حساس از قبیل سیستم‌های RO، پیشنهاد می‌شود درجه فیلتراسیون و سیاست بکواش به صورت مهندسی‌شده و بر اساس کیفیت ورودی طراحی شود تا عمر ممبران حفظ شود.

آموزش اپراتورها برای خواندن و تفسیر فشارسنج‌ها، تنظیم دوره‌های بکواش و شناسایی نشانه‌های فرسایش، جزو ضروریات بهره‌برداری ایمن و اقتصادی است.

انتخاب بین مدل‌های مختلف (مانند دیسک‌های 100، 130 یا 200 میکرونی، یا فیلتر مدولار/هلیکس) باید بر اساس تست نمونه آب، نیازهای واقعی و تحلیل هزینه‌های تمام‌شده صورت گیرد.

در نهایت، راهکارهای مدرن فیلتراسیون دیسکی اتوماتیک ابزار قدرتمندی برای بهبود کیفیت آب و افزایش بهره‌وری سیستم‌های آبیاری هستند؛ با این وجود رعایت اصول طراحی و نگهداری برای دستیابی به عملکرد بهینه ضروری است.

منابع مشاوره شامل بررسی مشخصات فنی تولیدکنندگان مختلف و پایش نتایج میدانی می‌تواند به انتخاب مدل مناسب کمک کند و توصیه می‌شود پیش از خرید، مشاوره فنی با تامین‌کننده انجام شود.

در صورت امکان، نمونه‌گیری و اجرای آزمایشی (پایلوت) برای بازه کوتاه‌مدت قبل از خرید کلی می‌تواند پارامترهای واقعی عملکرد را نمایش داده و ریسک خرید را کاهش دهد.

خلاصه اینکه: فیلتر دیسکی اتوماتیک ترکیبی از دقت فیلتراسیون، امکان خودکارسازی و سهولت نگهداری را ارائه می‌دهد و با طراحی مناسب می‌تواند نیازهای مختلف صنعتی و کشاورزی را پاسخگو باشد.

پیشنهاد عملیاتی: پیش از انتخاب، فهرستی از پارامترهای کلیدی (دبی، کیفیت آب خام، دقت مورد نیاز، منابع انرژی و بودجه نگهداری) تهیه کنید و با استفاده از جدول مقایسه تصمیم‌گیری نمایید.

در صورت نیاز به محاسبات دقیق‌تر برای تعیین سایز و افت فشار، ارائه نقشه جریان و مشخصات آب ورودی به تیم فنی سازنده کمک شایانی خواهد کرد.

این مقاله تلاشی است برای جمع‌آوری نکات کلیدی و عملی درباره پکیج‌های فیلتراسیون دیسکی اتوماتیک؛ خواننده می‌تواند با توجه به شرایط محلی و نیازهای خاص خود، راهکار بهینه را انتخاب نماید.
