سطح سنج مخزن آب چیست؟ معرفی 7 نوع سطح مایعات
- مقدمه و تاریخچه
- سطح‌سنج مخزن آب چیست؟
- هفت نوع مرسوم سطح‌سنج
- سطح‌سنج راداری
- سطح‌سنج التراسونیک
- سطح‌سنج هیدرواستاتیک
- سطح‌سنج خازنی و شناوری
- سطح‌سنج نوری و لیزری
- لول‌گیج مغناطیسی
- مقایسهٔ کاربردی (جدولی)
- راهنمای انتخاب سطح‌سنج
- نکات نصب و راه‌اندازی
- نگهداری و کالیبراسیون
- برندها و معیارهای خرید
- پرسش‌های متداول
- نتیجه‌گیری
مقدمه و تاریخچه
نیاز به اندازه‌گیری سطح مایعات همگام با توسعهٔ تمدن رشد یافته است؛ از روش‌های ساده‌ای مانند نشانه‌های حک‌شده و چوب‌های شناور تا ابزارهای مکانیکی و در نهایت حسگرهای الکترونیکی مدرن، هر مرحله افزایش دقت، سرعت اطلاع‌رسانی و امکان کنترل اتوماتیک را به همراه داشته است.
با ورود الکترونیک و ارتباطات شبکه‌ای، دستگاه‌های سطح‌سنج قادر شده‌اند اطلاعات را به‌صورت پیوسته به سیستم‌های کنترل و اپلیکیشن‌های موبایل ارسال کنند و بدین ترتیب مدیریت مصرف، جلوگیری از سرریز و برنامه‌ریزی پُرنمودن مخازن به صورت هوشمند امکان‌پذیر شده است.
سطح‌سنج مخزن آب چیست؟
در تعریف ساده، سطح‌سنج مخزن آب وسیله‌ای است که ارتفاع یا وضعیت پر/خالی یک مخزن را اندازه‌گیری یا تشخیص می‌دهد. خروجی‌ها می‌تواند نقطه‌ای (سوئیچ) یا پیوسته (ترانسمیتر) و به صورت آنالوگ یا دیجیتال باشد.
سطح‌سنج‌ها را می‌توان براساس نوع تماس با سیال به دو گروه تماسی و غیرتماسی طبقه‌بندی کرد؛ انتخاب بین این دو گروه وابسته به ماهیت سیال، مسائل بهداشتی، خوردگی و بهینه‌سازی نگهداری است.
هفت نوع مرسوم سطح‌سنج

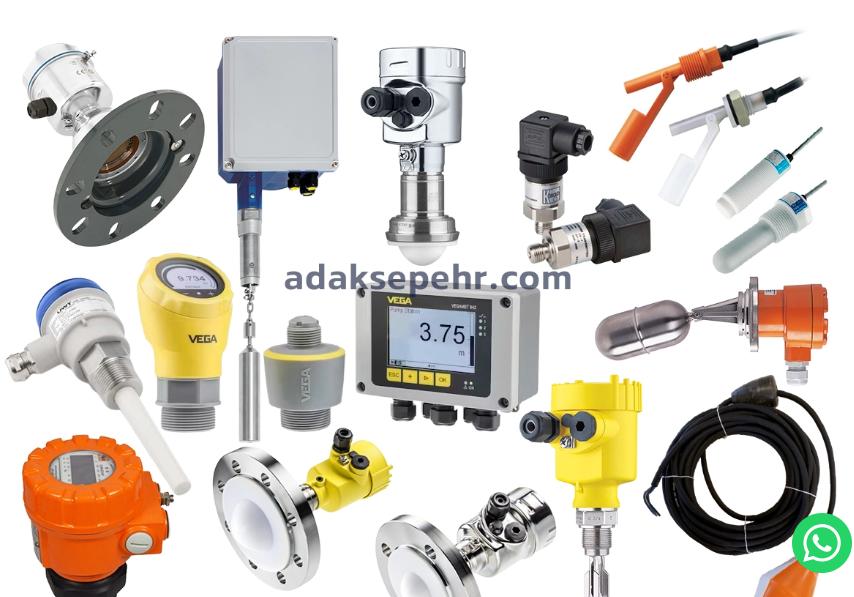

در عمل صنعتی و کاربردهای رایج، هفت دستهٔ اصلی از سطح‌سنج‌ها به‌کار گرفته می‌شوند: شناوری، هیدرواستاتیک، التراسونیک، راداری، خازنی، نوری/لیزری و مغناطیسی. هر کدام سازوکاری متفاوت دارند و برای شرایط مشخصی مناسب‌اند.
پیش از انتخاب، ضروری است پارامترهایی چون میزان دقت مورد نیاز، فاصله سنجش، وجود بخار یا کف، دما، فشار و ماهیت خوردنده یا غیرخورندهٔ مایع بررسی شود تا دستگاه مناسب انتخاب گردد.
سطح‌سنج راداری (Radar Level Transmitter)
عملکرد بر پایه ارسال امواج مایکروویو و اندازه‌گیری زمان بازگشت بازتاب است. این فناوری غیرتماسی دقت بالا و مقاومت در برابر بخارات، کف و تغییرات دما را فراهم می‌کند که آن را برای محیط‌های صنعتی چالش‌برانگیز ایده‌آل می‌سازد.
نسل‌های جدید راداری با فرکانس‌های بالا (تا 80 گیگاهرتز) می‌توانند بازتاب‌های مزاحم را تفکیک کنند و حتی در حضور میکسر یا تداخلات سطحی عملکرد قابل قبولی ارائه دهند.
سطح‌سنج التراسونیک (Ultrasonic Level Transmitter)
این سنسورها امواج صوتی فرکانس بالا ارسال می‌کنند و زمان رفت‌وبرگشت امواج برای محاسبه فاصله تا سطح مایع استفاده می‌شود. مزیت اصلی قیمت مناسب و نصب آسان است، اما وجود گردوغبار، بخار یا نویز صوتی می‌تواند دقت را کاهش دهد.
برخلاف رادار، برد عملیاتی التراسونیک معمولاً محدودتر است و در کاربردهای تا حدود 20–30 متر رایج است؛ به همین دلیل برای مخازن بلند یا شرایط دارای بخار شدید بهتر است از رادار استفاده شود.
سطح‌سنج هیدرواستاتیک (Hydrostatic / Pressure)
این روش مبتنی بر اندازه‌گیری فشار ناشی از ستون مایع است؛ پروب در عمق مشخصی قرار می‌گیرد و فشار اندازه‌گیری‌شده به ارتفاع متناظر تبدیل می‌شود. این سنسورها برای چاه‌ها و مخازن عمیق بسیار مناسب‌اند.
نکتهٔ مهم این است که دقت این روش تابع چگالی مایع است؛ اگر چگالی تغییر کند یا هوا در ستون مایع وارد شود، خطا افزایش می‌یابد و نیاز به کالیبراسیون یا جبران‌سازی وجود دارد.
سطح‌سنج خازنی و شناوری (Capacitive & Float)
لول سوئیچ‌های خازنی بر اساس تغییر ظرفیت الکتریکی بین الکترودها عمل می‌کنند و برای تشخیص نقطه‌ای یا پیوسته مناسب‌اند؛ به‌ویژه در مخازن با جامدات یا مایعات چسبنده که روش‌های ارتعاشی مشکل‌سازند.
حسگرهای شناوری (فلوتری) بسیار ساده و مقرون‌به‌صرفه‌اند و برای کاربردهای خانگی یا صنعتی ساده مناسب هستند؛ اما در محیط‌هایی با آلودگی سطح یا تلاطم شدید دقت کاهش می‌یابد.
سطح‌سنج نوری و لیزری
سنسورهای نوری بر پایه بازتاب نور عمل می‌کنند و برای مایعات شفاف یا کاربردهای آزمایشگاهی مناسب‌اند. لیزری‌ها دقت بالاتری دارند اما به بازتاب سطح وابسته‌اند و در حضور غبار یا مه قابل اعتماد نیستند.
این روش‌ها غالباً برای کاربردهای دقیق و نقطه‌ای یا زمانی که دسترسی محدود و نیاز به اندازه‌گیری غیرتماسی دقیق وجود دارد، انتخاب می‌شوند.
لول‌گیج مغناطیسی (Magnetic Level Gauge)
لول‌گیج‌های مغناطیسی از یک شناور مغناطیسی داخل لوله بای‌پس استفاده می‌کنند که با تغییر سطح مایع موقعیت آن جابجا شده و نشانگرهای خارجی همراه شناور وضعیت سطح را نمایش می‌دهند. این روش برای مواد خطرناک یا مخازن تحت فشار مناسب است.
مزیت مهم این سیستم‌ها نمایش بصری هم‌زمان با خروجی الکترونیکی و مقاومت بالا در برابر شرایط سخت است؛ اما نصب آن نیازمند فضای جانبی و هزینهٔ اولیهٔ بیشتر است.
مقایسهٔ کاربردی (جدولی)
برای تصمیم‌گیری سریع، جدول زیر ویژگی‌های کلیدی برخی روش‌های رایج را نشان می‌دهد.
| روش | نوع | محدودهٔ معمول | دقت | مزایا | محدودیت‌ها |
|---|---|---|---|---|---|
| راداری | غیرتماسی، پیوسته | تا صدها متر (بسته به مدل) | بسیار بالا | مقاوم در برابر بخار/کف، مناسب برای محیط‌های سخت | هزینهٔ اولیه بیشتر، نیاز به انتخاب آنتن مناسب |
| التراسونیک | غیرتماسی، پیوسته | معمولاً تا 20–30 متر | متوسط تا خوب | قیمت مناسب، نصب آسان | حساس به بخار، گردوغبار و نویز صوتی |
| هیدرواستاتیک | تماسی، پیوسته | مخازن عمیق تا صدها متر کابل | خوب | قابل اطمینان برای عمق، اقتصادی | وابسته به چگالی، نیاز به حفاظت پروب |
| خازنی | تماسی/نقطه‌ای یا پیوسته | محدود تا متوسط | خوب | خوب برای جامدات و مایعات چسبنده | نیاز به تطبیق با جنس دیواره مخزن |
| شناوری | تماسی، نقطه‌ای | محدود | معمولی | ساده و ارزان | مناسب برای کاربردهای ساده، حساس به آلودگی |
راهنمای انتخاب سطح‌سنج
انتخاب صحیح مستلزم بررسی چند فاکتور کلیدی است: نوع مخزن، ابعاد، ماهیت سیال (خورنده، چسبنده، چگالی)، دما و فشار و وجود عناصر مزاحم مانند بخارات یا میکسرها.
اگر به دنبال اندازه‌گیری پیوسته و دقیق در محیط‌های دشوار هستید، ترانسمیترهای راداری معمولاً بهترین گزینه‌اند. برای کاربردهای اقتصادی و ساده، سنسورهای التراسونیک یا شناوری می‌تواند کفایت کند.
برای مخازن حاوی جامدات یا مواد پودری، انتخاب بین خازنی، دیاپازونی (ویبراتور) و سنسورهای مکانیکی بسته به اندازهٔ ذرات و احتمال ایجاد کلوخه صورت می‌گیرد.
نکات نصب و راه‌اندازی
محل نصب باید به گونه‌ای انتخاب شود که مسیر انتشار سیگنال از سنسور تا سطح مایع بدون موانع باشد؛ برای رادار و التراسونیک معمولاً نصب در مرکز بالای مخزن و عمود بر سطح توصیه می‌شود.
در انتخاب موقعیت پروب‌های تماسی مانند هیدرواستاتیک یا خازنی، باید به امکان جمع شدن رسوبات یا ورود هوا دقت شود تا از خطا در خوانش جلوگیری گردد.
کابل‌ها و اتصالات الکتریکی باید در برابر شرایط محیطی محافظت شوند و از مسیرهای شلوغ با نویز الکترومغناطیسی جدا نگه داشته شوند تا تداخل در سیگنال کاهش یابد.
نگهداری و کالیبراسیون
برخی از سنسورها نیاز به کالیبراسیون دوره‌ای دارند؛ به‌خصوص سنسورهای فشار و هیدرواستاتیک که دقت آنها مستقیماً به صحت حسگر وابسته است. ثبت دوره‌ای عملکرد و تطابق با مقادیر مرجع ضروری است.
سنسورهای تماسی را باید از نظر رسوب‌گذاری، خوردگی یا آسیب مکانیکی بازدید نمود و در صورت لزوم پروب‌های محافظ یا پوشش‌های مناسب نصب کرد تا عمر مفید دستگاه افزایش یابد.
نصب پوشش‌های ضدخوردگی، استفاده از مواد سازگار با سیال و انجام تست‌های عملکردی پس از هر تعمیر یا نگهداری، هزینه‌های عملیاتی را کاهش و قابلیت اطمینان را افزایش می‌دهد.
برندها و معیارهای خرید
در بازار جهانی برندهایی مانند VEGA، Endress+Hauser، UWT و Rosemount شناخته‌شده‌اند. معیارهای مهم در خرید شامل اصالت، خدمات پس از فروش، مستندات فنی، گواهی‌های ایمنی و امکان تهیهٔ قطعات یدکی است.
در انتخاب فروشنده، بررسی سابقهٔ تامین و نصب مشابه، و دریافت پشتیبانی فنی برای تنظیمات اولیه و کالیبراسیون اهمیت دارد؛ چرا که نصب نادرست می‌تواند عملکرد دستگاه را به‌شدت کاهش دهد.
پرسش‌های متداول
تفاوت اصلی بین ترانسمیتر و سوئیچ سطح در این است که ترانسمیتر سطح را به صورت پیوسته اندازه‌گیری و خروجی آنالوگ یا دیجیتال می‌دهد، در حالی که سوئیچ فقط وضعیت نقطه‌ای (پر/خالی) را اعلام می‌کند.
آیا می‌توان سطح‌سنج را به اینترنت متصل کرد؟ بله، بسیاری از دستگاه‌های جدید دارای پروتکل‌های ارتباطی (HART، Modbus، 4–20 mA همراه با گیت‌وی‌های IoT) هستند که امکان مانیتورینگ از راه دور را فراهم می‌آورند.
آیا همه سطح‌سنج‌ها برای هر مایعی مناسب‌اند؟ خیر؛ برای مثال سنسورهای خازنی در مخازن پلاستیکی معمولاً کارایی کمی دارند مگر اینکه مدل‌های چندکاتده یا طراحی ویژه انتخاب شوند.
نتیجه‌گیری
برای انتخاب بهترین سطح‌سنج باید ابتدا نیازمندی‌های فنی و محیطی را مشخص کرد و سپس با در نظر گرفتن خواص سیال و شرایط عملیاتی، بین گزینه‌های پیوسته و نقطه‌ای تصمیم گرفت. ترانسمیترهای راداری به‌طور کلی در صنایع با شرایط سخت بهترین عملکرد را دارند، اما هزینه و ساختار مخزن می‌تواند گزینه‌های اقتصادی‌تر مانند التراسونیک یا هیدرواستاتیک را ترجیح‌پذیر سازد.
سرمایه‌گذاری روی سطح‌سنج مناسب نه تنها از سرریز و توقف تولید جلوگیری می‌کند، بلکه با امکان یکپارچه‌سازی در سیستم‌های کنترل و مانیتورینگ، مدیریت مصرف و تعمیرات را بهینه می‌سازد.
انتخاب درست همراه با نصب استاندارد، کالیبراسیون منظم و نگهداری منسجم بهترین روش برای تضمین عملکرد بلندمدت و کاهش هزینه‌های پنهان است.
