طراحی

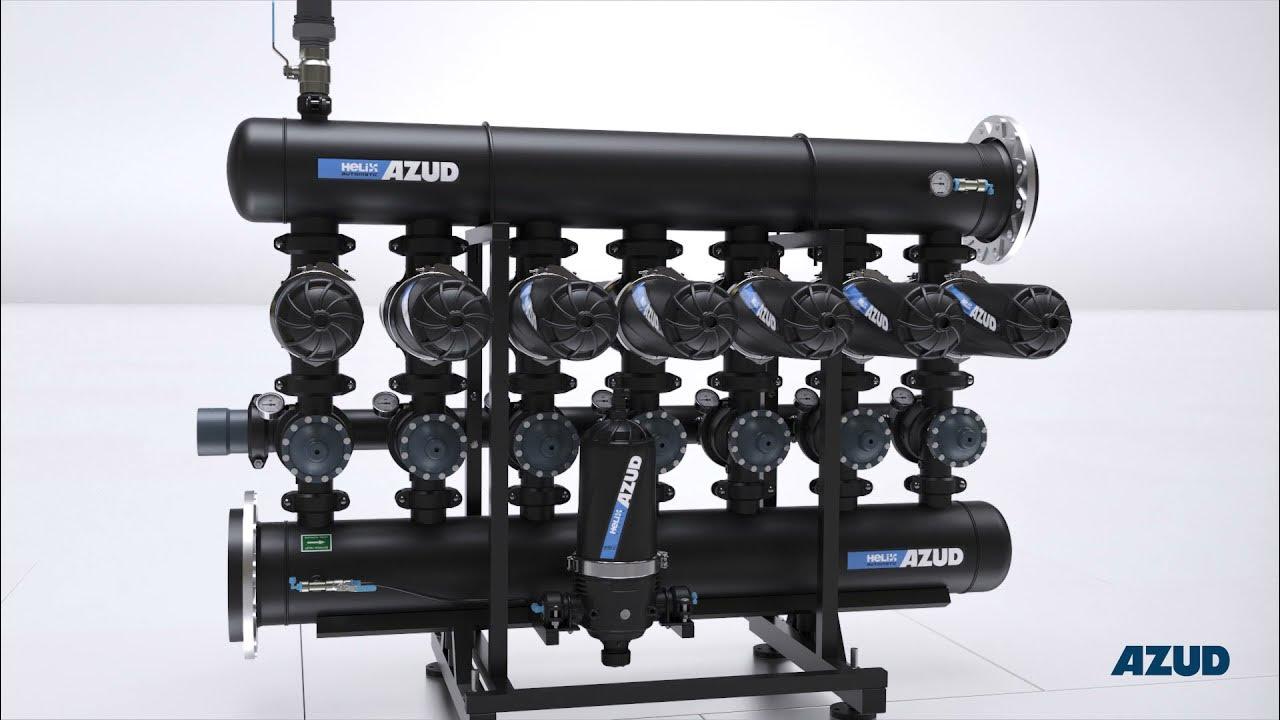

فیلتر دیسکی خود تمیز شونده، نوعی فیلتر است که در مرحله تمیز کردن، جریان خروجی خود به عنوان واسطه تمیز کننده عمل می‌کند. تعدادی دیسک به عنوان المان فیلتر درون یک هسته نگهدارنده قرار گرفته‌اند و توسط یک فنر لاستیکی از بالا فشرده می‌شوند.
عملکرد
دو شیر سه طرفه در ورودی سیستم فیلتر دیسکی استفاده می‌شود. این شیرها، ورودی و تخلیه فیلتر دیسکی را به هم متصل می‌کنند. در ابتدای عملیات، شیر ورودی و خط خروجی باز می‌شوند. جریان سیال از طریق ورودی وارد شده و از سطح خارجی دیسک‌ها (از جهت جریان از بیرون به داخل) عبور می‌کند. ذرات معلق در شیارهای دیسک‌ها جمع آوری می‌شوند. سیال فیلتر شده از طریق سطح داخلی دیسک‌های فیلتر خارج می‌شود. به دلیل جمع آوری ذرات در سطح خارجی دیسک، اختلاف فشار به مقدار مشخصی می‌رسد. هنگامی که سیستم به مقدار اختلاف فشار تعیین شده برسد، سیستم وارد مرحله شستشوی معکوس می‌شود.
شستشوی معکوس
هنگامی که سیستم به مقدار اختلاف فشار تعیین شده می‌رسد، PLC شروع به کار می‌کند. شیر ورودی در سمت ورودی سیستم بسته شده و در سمت تخلیه باز می‌شود. به دلیل وجود شیر دیافراگمی در پایین دیسک‌های فیلتر، شیر دیافراگمی جهت جریان از بیرون به داخل دیسک‌های فیلتر را می‌بندد. اکنون، جریان شستشوی معکوس از خروجی به سطح داخلی دیسک‌های فیلتر می‌رسد. این جریان بر روی فنر لاستیکی فشار ایجاد می‌کند، به طوری که فنر در جهت بالا فشرده شده و دیسک‌های فیلتر آزاد می‌شوند. این جریان شستشوی معکوس یک اثر مارپیچی گریز از مرکز ایجاد می‌کند، به طوری که جریان به صورت مماسی به بیرون دیسک‌ها پاشیده می‌شود و باعث جدا شدن و تمیز شدن یکنواخت دیسک‌ها می‌گردد. ذرات معلق از طریق درگاه تخلیه سیستم خارج می‌شوند. پس از تمیز کردن دیسک‌ها، درگاه ورودی باز شده و درگاه تخلیه بسته می‌شود. جهت جریان از خارج به داخل دیسک‌ها تغییر می‌کند و دیسک‌ها دوباره با کمک فشرده سازی فنر لاستیکی فشرده می‌شوند. فیلتر شروع به فیلتراسیون می‌کند.

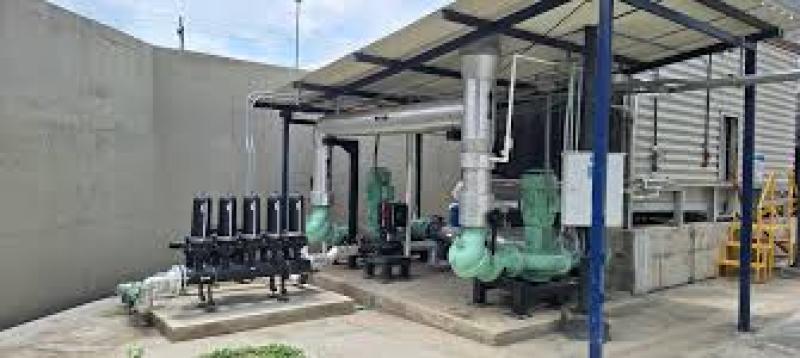

واحدهای فیلتر به نوبت شستشوی معکوس می‌شوند. هنگامی که یک سیستم در حال تمیز شدن است، سایر سیستم‌ها در حالت فیلتراسیون باقی می‌مانند. در طول دوره شستشوی معکوس، فیلتراسیون دچار اختلال نمی‌شود.
ویژگی‌ها و مزایا
- طراحی فشرده نسبت به نیاز جریان.
- فرایند فیلتراسیون بدون وقفه.
- سیستم 5 تا 18 ثانیه برای تکمیل فرایند شستشوی معکوس زمان می‌برد.
- قابلیت کار با ناخالصی‌های آلی.
- قابلیت استفاده برای فیلتراسیون ناخالصی‌های ویسکوز.
کاربردها
- فیلتراسیون آب و فاضلاب
- آبیاری
- کاربرد در خطوط چیلر
- چگالش هوا
| اندازه فیلتر | 2 اینچ | 3 اینچ | 4 اینچ |
|---|---|---|---|
| حداکثر فشار کاری | 3 - 4 کیلوگرم بر سانتی‌متر مربع | 3 – 4.5 کیلوگرم بر سانتی‌متر مربع | 3 – 4.5 کیلوگرم بر سانتی‌متر مربع |
| حداکثر دمای کاری | 70 درجه سانتی‌گراد | 70 درجه سانتی‌گراد | 70 درجه سانتی‌گراد |
| درجه فیلتراسیون | 50، 80، 100، 120، 150، 200، 300، 500 میکرون | ||
| جنس بدنه | پلی پروپیلن / نایلون (PA6) | پلی پروپیلن / نایلون (PA6) | پلی پروپیلن / نایلون (PA6) |
| جنس دیسک | پلی پروپیلن | پلی پروپیلن | پلی پروپیلن |
| ابعاد (میلی‌متر) | 610 x 320 | 800 x 320 | 810 x 520 |
| اتصال انتهایی موجود | رزوه‌ای، فلنجی، کوپلینگ ویکتالیک | ||
